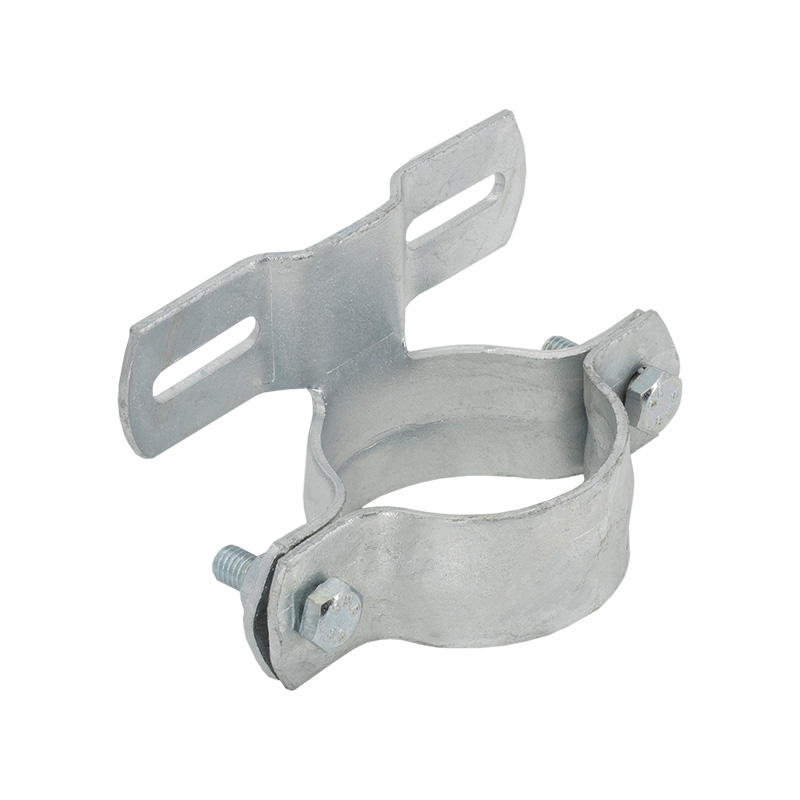

T-Rohrschelle aus Stahl

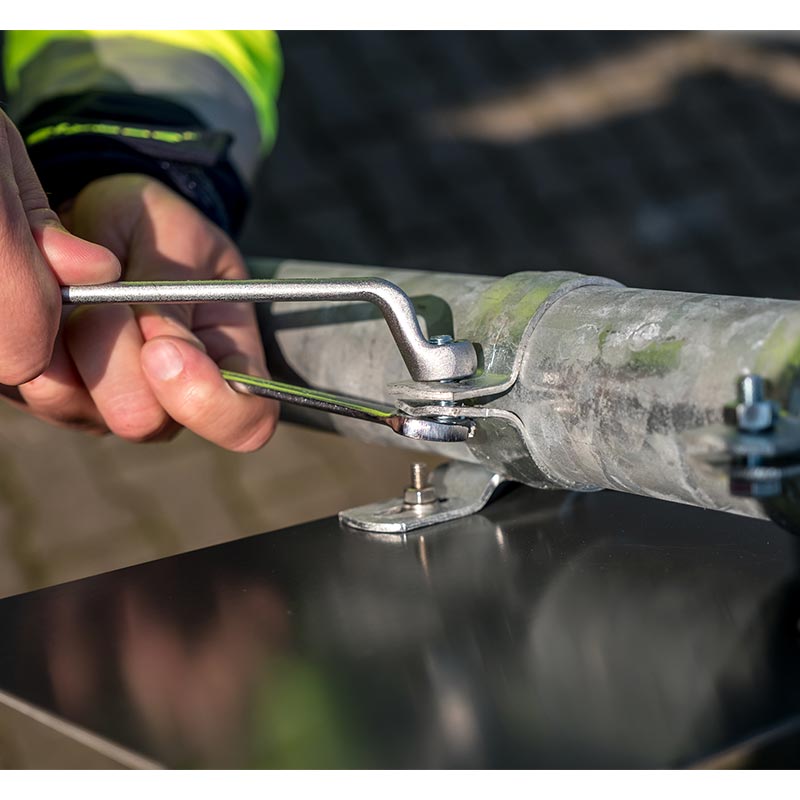

T-Rohrschelle aus Stahl | Montage

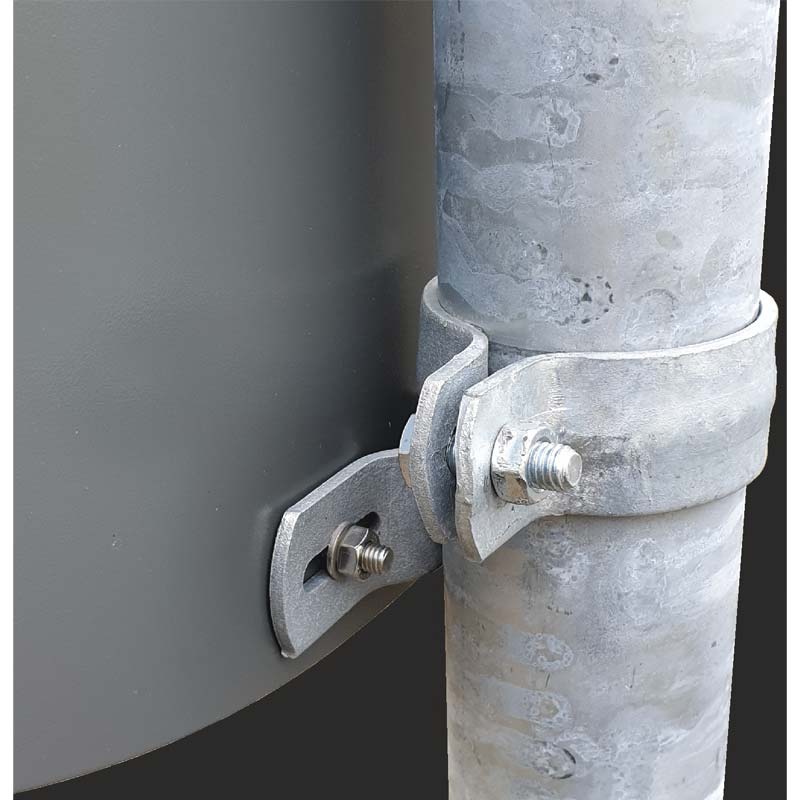

T-Rohrschelle aus Stahl | montiert
T-Rohrschelle aus Stahl | 360 Grad-Ansicht

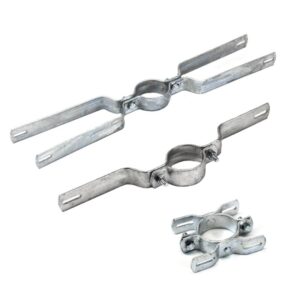

T-Rohrschellen aus Stahl Ø 48, 60 und 76 mm, Lochabstand 70 mm, ein- oder doppelseitig

Artikelnummer:
Durchmesser
Ausführung

2.20 €

Stückpreis
zzgl. 19 % Mwst.
Ihr Preisvorteil ab
Gewicht: ca.

Produktbeschreibung

Unsere robusten T-Rohrschellen aus feuerverzinktem Stahl mit versetztem Steg dienen zur Befestigung von Verkehrszeichen an Rohrpfosten und Rundrohren.

Eigenschaften T-Rohrschellen aus Stahl

Die T-Rohrschelle besteht aus einem Vorder- und Rückteil und wird mit 2 Schrauben M8 x 25 und Muttern zur Befestigung geliefert. Bei Bedarf sind auch Edelstahlschrauben V2A lieferbar.

Durch einen versetzten Steg am Vorderteil lassen sich die Schellen viel leichter befestigen. Die T-Rohrschellen sind gemäß IVZ-Norm mindestens in der Qualität S235 JR G2 gefertigt.

Maße T-Rohrschellen aus Stahl

Die T-Rohrschellen haben 2 Langlöcher mit Maßen von circa 7 x 30 mm und einem mittigen Lochabstand von circa 70 mm. Die Gesamtlänge unterscheidet sich je nach Modell und Artikelnummer:

  • R48/70T & DR48/70T: ca. 121 mm

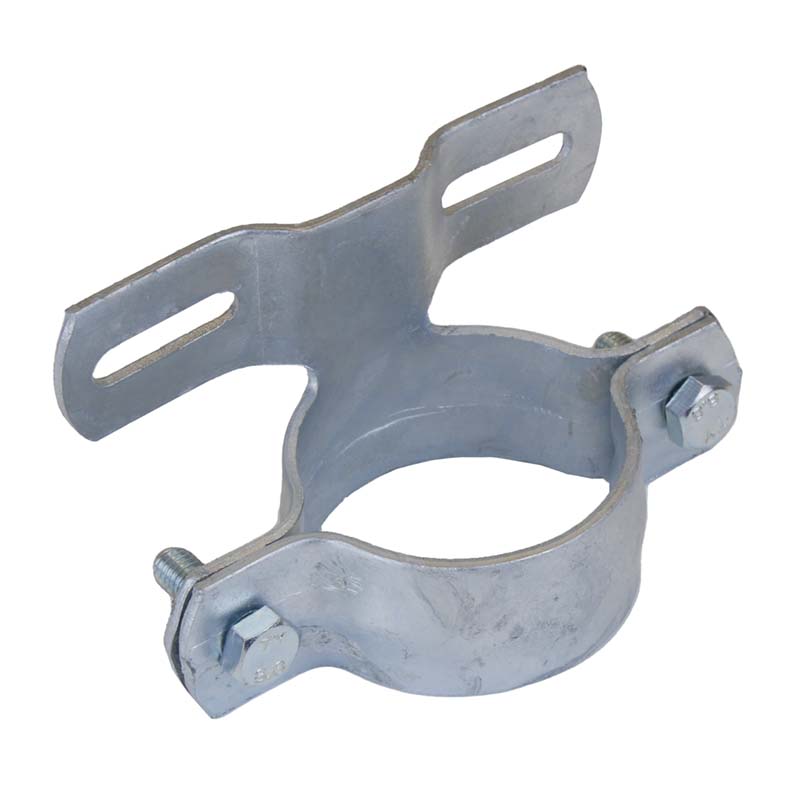

  • R107T & DR107T: ca. 116 mm
  • R307T & DR307T: ca. 116 mm

Wie montiere ich die T-Rohrschellen aus Stahl?

Die T-Schellen sind für gelochte Verkehrszeichen in Flachform geeignet. Unser Montagevideo zeigt Ihnen wie es geht!

  • Stahlschellen auf das Verkehrszeichen auflegen und ausrichten,
  • notwendige Löcher markieren,
  • von der bedruckten Seite aus bohren,
  • bei Aluminiumblech 2/3 mm: Löcher auf der Rückseite entgraten,
  • Schelle am Verkehrszeichen anschrauben und am Pfosten montieren.

Bei Verkehrszeichen bieten wir Ihnen die Lochung nach IVZ-Norm schon ab Werk an. Wir empfehlen Ihnen, pro Verkehrszeichen 2 Schellen – oben und unten – zu montieren.

Montagebedarf T-Rohrschellen aus Stahl

Für die Montage von Verkehrszeichen an den T-Rohrschellen aus Stahl benötigen Sie Sechskantschrauben M6 x 16. Bestellen Sie diese bei Bedarf bitte separat.

  • Material: Stahl, feuerverzinkt
  • Materialstärke: ca. 2,5 mm / 3,5 mm bei Ø 48 mm
  • mit zwei Langlöchern ca. 7 x 30 mm
  • Lochabstand mittig: 70 mm
  • ein- oder doppelseitige Ausführung
  • mit zwei verzinkten Schrauben M8 x 25 und Muttern
  • min. Qualität S235 JR G2, gefertigt gem. IVZ-Norm
