Bodenhülsen

Sichere Pfostenbefestigung mit Bodenhülsen für Rohrpfosten

Unsere Bodenhülsen aus verzinktem Stahl oder aus Grauguss bieten eine sichere und flexible Verankerung für Rohrpfosten und Rohrrahmen für Verkehrsschilder. Auch Anlehnbügel oder Absperrbügel lassen sich einfach befestigen. Die Bodenhülsen sind in Durchmessern von 48, 60, 76, 89 oder 90 mm und in Längen von 300 oder 500 mm erhältlich. Auch Sonderlängen produzieren wir auf Anfrage – nehmen Sie gerne Kontakt mit unserem Team auf.

Wie wird der Rohrpfosten in der Bodenhülse befestigt?

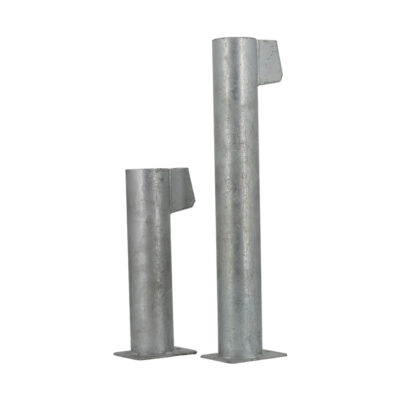

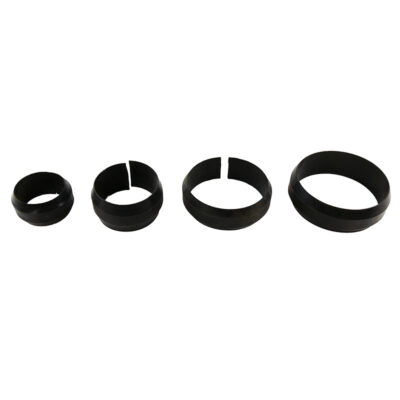

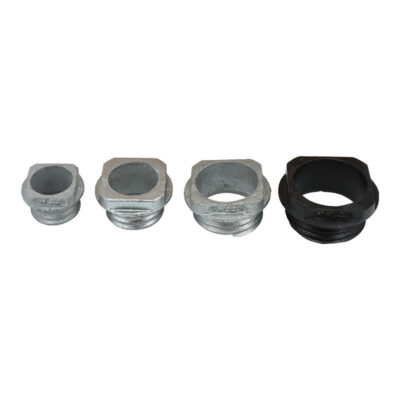

Je nach Art der Bodenhülse haben Sie unterschiedliche Möglichkeiten zur Befestigung des Rohrpfostens. Bei der Bodenhülse mit Klemmkeil ziehen Sie zum Fixieren die Inbusschraube am Klemmkeil fest. An der Bodenhülse aus Grauguss drehen Sie den Gewindering und den Klemmring fest, um den Rohrpfosten zu fixieren.

Was muss ich beim Einbetonieren der Bodenhülsen beachten?

Für das Einbetonieren der Bodenhülsen für Rohrpfosten gibt es festgelegte Fundamentmaße nach der IVZ-Norm. Der Durchmesser des Fundaments muss mindestens 30 cm betragen. Die Mindesthöhe des Fundaments hängt vom Durchmesser des zu montierenden Pfostens ab:

• Ø 48 mm → Mindesthöhe Fundament 75 cm
• Ø 60 mm → Mindesthöhe Fundament 75 cm
• Ø 76 mm → Mindesthöhe Fundament 85 cm
• Ø 89 mm → Mindesthöhe Fundament 95 cm
• Ø 90 mm → Mindesthöhe Fundament 95 cm

Ihre Vorteile bei der Verwendung von Bodenhülsen

1. Durch die Verwendung von Bodenhülsen können Pfosten mitsamt montierter Schilder schnell und einfach demontiert werden - beispielsweise für Schwertransporte, Baustellen oder Mäharbeiten am Randstreifen.
2. Nach einem Unfall kann der Schildermast schnell ersetzt werden, ohne ein neues Fundament setzen zu müssen.
3. Die Ausrichtung und Arretierung ist mit der kurzen Bodenhülse deutlich einfacher als mit dem langen Rohrpfosten.
4. Ein in Bodenhülsen montierter Anlehnbügel kann jederzeit entfernt werden – beispielsweise für einen Einsatz der Feuerwehr.

Abdeckkappen und Blindstopfen

Mit einer Abdeckkappe oder einem Blindstopfen lassen sich offene Bodenhülsen sicher abdecken. So sind sie geschützt vor Schmutz und Witterungseinflüssen. Auch einer Verletzungsgefahr durch versehentliches Hineinfassen oder Hineintreten in die Hülse wird dadurch entgegengewirkt. Um Diebstahl oder Vandalismus zu vermeiden, sind die Abdeckungen so konstruiert, dass sie ohne Werkzeug nicht mehr entfernt werden können.

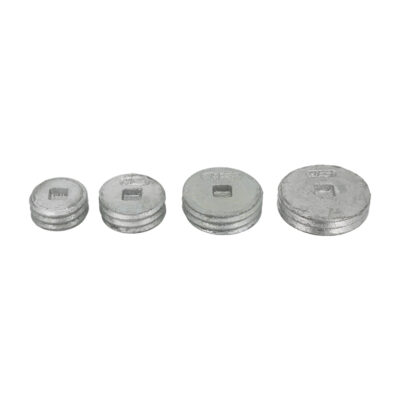

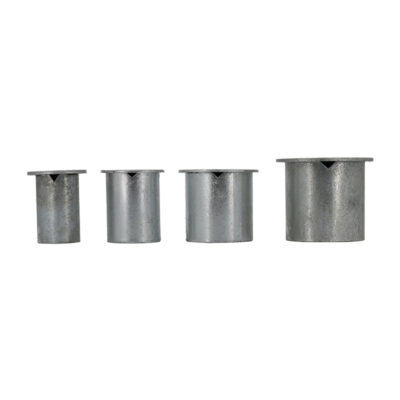

Für unsere Bodenhülse mit Klemmkeil bieten wir Ihnen Stahl-Abdeckkappen an, die einfach von oben eingesetzt werden. Alternativ dazu können Sie bei uns Blindstopfen für die Bodenhülsen aus Grauguss bestellen, die über ein Gewinde verfügen und eingeschraubt werden.

Gabelschlüssel

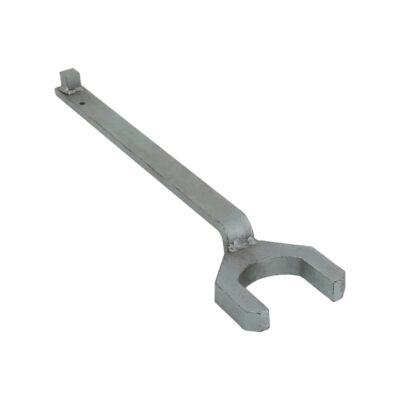

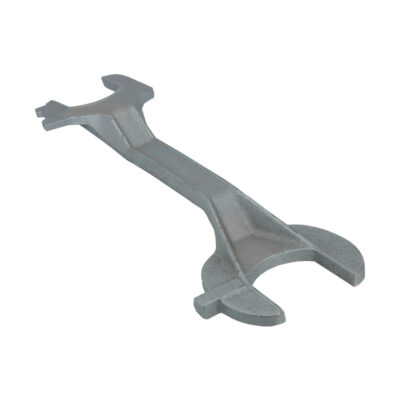

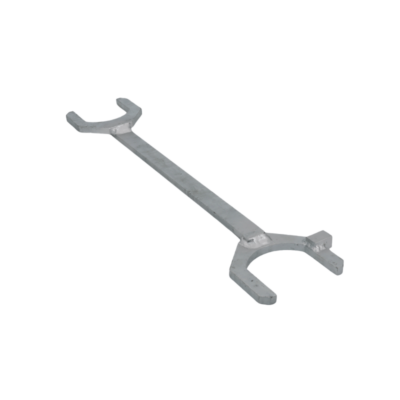

Für unsere Bodenhülsen aus Grauguss bieten wir Ihnen den Kombi-Gabelschlüssel für 60er und 76er Hülsendurchmesser an, für den Hülsendurchmesser 48 mm bestellen Sie bitte den 48er Gabelschlüssel. Mit beiden Maulschlüsseln können die Gewinderinge, bzw. Spannmuttern gelöst oder angezogen werden. Beim Festziehen der Spannmutter zentriert sich der Rohrpfosten automatisch. Beide Hülsenschlüssel sind zudem mit einem Vierkantstutzen ausgestattet, mit dessen Hilfe Sie die Blindstopfen in die ungenutzten Erdhülsen einschrauben können.
