Handschranke mit Gasdruckfeder und Pendelstütze

  • Material Hauptstütze: Stahlrohr 120 x 80 mm
  • Material Schrankenbaum: Aluminiumrohr Ø 80 mm
  • Material Pendelstütze: Aluminiumrohr und Gummi
  • Höhe Überflur: ca. 950 mm
  • lichte Weite: 3000, 4000, 5000, 6000 und 7000 mm
  • mit integrierter Gasdruckfeder
  • Farbe Hauptstütze: verzinkt & rot beschichtet
  • Farbe Schrankenbaum: weiß mit rot/weißen Reflexstreifen
  • mit Pendelstütze und Bodenplatte zum Aufdübeln
  • Verschluss: Dreikant, Profilzylinder, Dreikant und Profilzylinder
  • und für Vorhangschloss vorgerichtet
  • Arretierung bei geöffneter und geschlossener Schranke
  • Hersteller: Schake

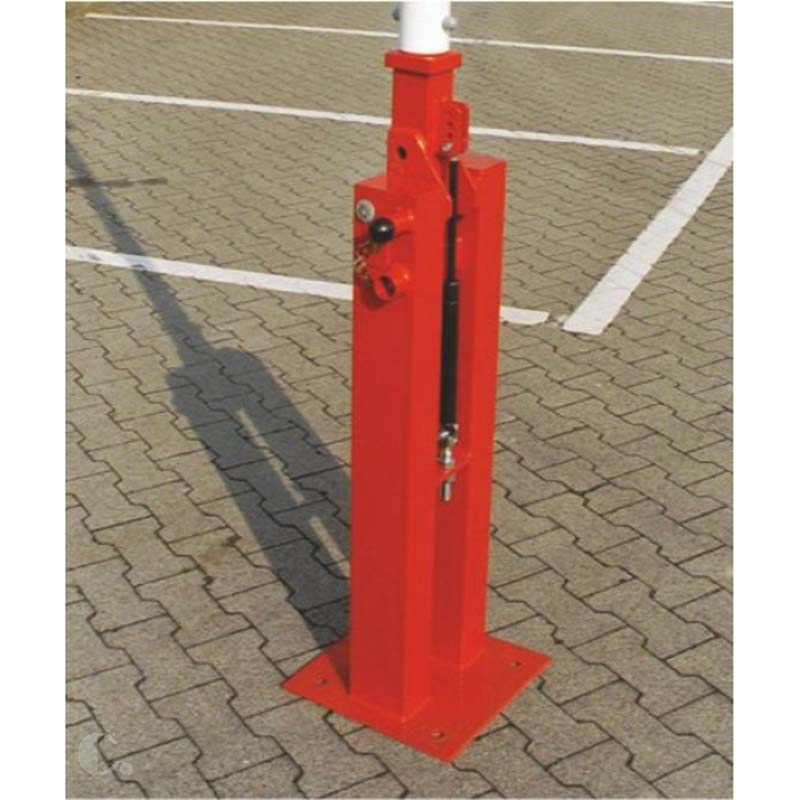

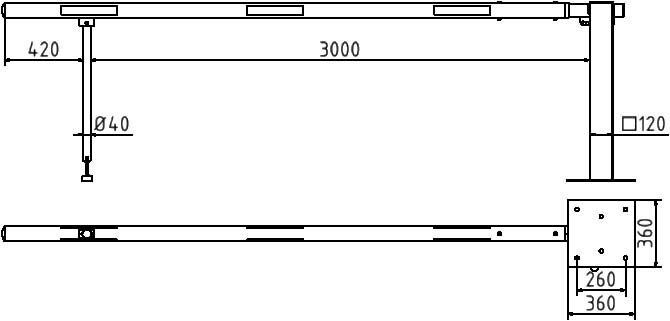

Hauptstütze:

  • Stahlkonstruktion 120 x 80 mm Rechteckrohr
  • Bodenplatte 360 x 360 x 8 mm, zum Aufdübeln
  • inklusive 4 Bohrungen mit 20 mm Durchmesser für Bodenanker
  • Farbe: feuerverzinkt und rot pulverbeschichtet
  • Arretierung bei geöffneter und geschlossener Schranke mit Steckbolzen
  • Hersteller: Schake

Schrankenbaum:

  • starkwandiges Aluminiumrohr
  • Durchmesser: 80 mm
  • Farbe: weiß pulverbeschichtet mit rot reflektierenden Streifen RA 1

Verschluss:

  • an der Hauptstütze für ein Vorhangschloss, Dreikantverschluss nach DIN 3223 oder Profilzylinderschloss
  • und mit der Kombination: Dreikantverschluss nach DIN 3223 und Profilzylinderschloss
  • Arretierung bei geöffneter und geschlossener Schranke mit Steckbolzen an der Hauptstütze

Pendelstütze

  • Aluminiumrohr mit Ausgleichsfuß und Gummibelag

Gesamtbreite:

  • Breite = lichte Weite + ca. 180 mm
  • Höhe Überflur: ca. 950 mm

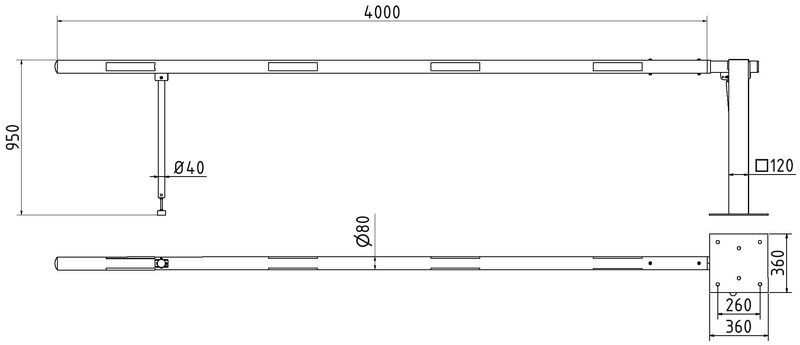

lichte Weite: 3000 mm

  • Gewicht: ca. 45,5 kg

lichte Weite: 4000 mm

  • Gewicht: ca. 48 kg

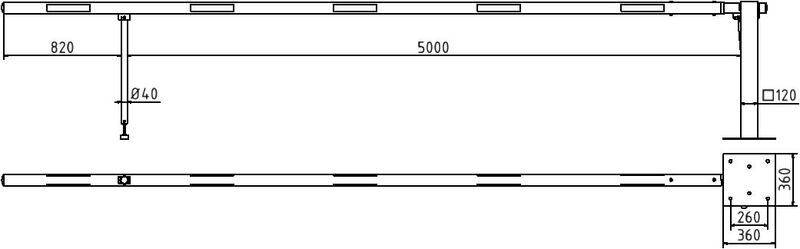

lichte Weite: 5000 mm

  • Gewicht: ca. 51 kg

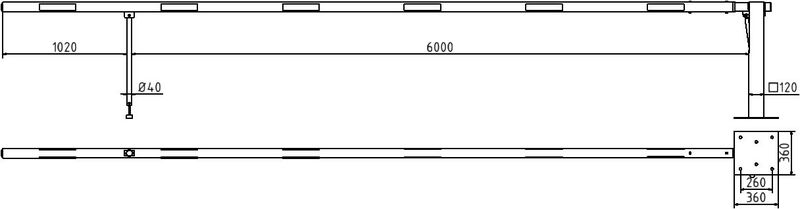

lichte Weite: 6000 mm

  • Gewicht: ca. 52 kg

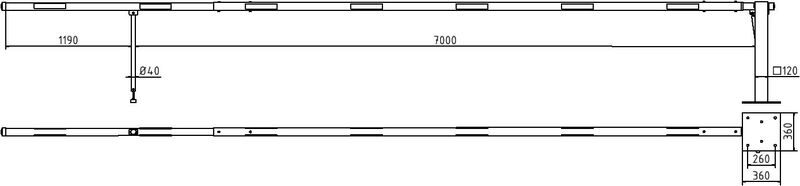

lichte Weite: 7000 mm

  • Gewicht: ca. 55 kg

Produktbeschreibung:

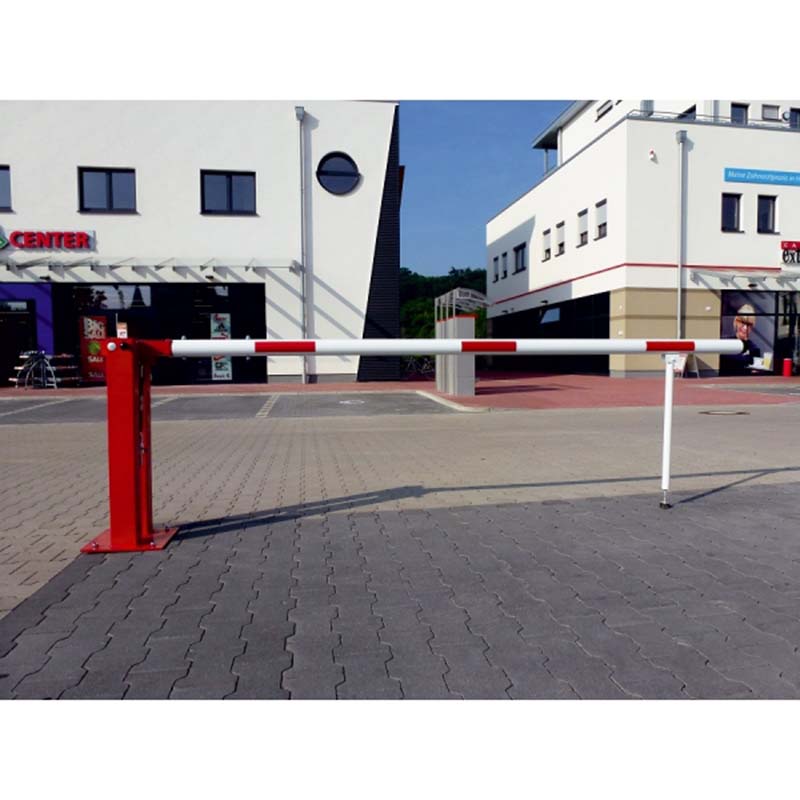

Die Handschranke mit Gasdruckfeder und Pendelstütze ist zum Absperren von Straßen, Wegen und Parkflächen von Schake hergestellt. Die Handschranke wird dank der Gasdruckfeder einfach mit der Hand nach oben und unten bewegt. Zum leichten Öffnen und Schließen ist an der Hauptstütze eine stabile Gasdruckfeder eingebaut. Der Vorteil der Handschranke mit Gasdruckfeder und Pendelstütze ist der geringere Platzbedarf in der Breite. Eine Überlänge hinten am Schrankenbaum für die Befestigung eines Gewichtes ist nicht erforderlich.

Zum Abschließen der Schranke stehen vier Schließsysteme zur Auswahl: für ein Vorhängeschloss, ein Dreikantverschluss nach DIN 3223, oder mit einem Profilzylinderschloss inklusive Schlüssel. Dazu noch die Kombination bestehend aus Dreikantschloss gemäß DIN 3223 plus einem Profilzylinderschloss. Vorhängeschloss und Dreikantschlüssel sind nicht im Lieferumfang enthalten. Bitte als Zubehör gleich mitbestellen.

Für den langen Schrankenbaum wird ein starkwandiges Aluminiumrohr Ø 80 mm verarbeitet. Zur besseren Sichtbarkeit werden rote und weiße reflektierende Folienstreifen auf den weiß beschichteten Schrankenbaum aufgeklebt. Damit ist die Handschranke mit Gasdruckfeder und Auflagestütze auch in der Dunkelheit gut sichtbar. Die Pendelstütze wird aus einem Aluminiumrohr mit integriertem Ausgleichsfuß gefertigt.

Ab einer lichten Weite von 5000 mm wird der runde Schrankenbaum in zwei Teilstücke gefertigt und geliefert. Die Steckverbindung ist vor Ort einfach zu montieren und kann bei Bedarf zusätzlich noch genietet werden. Für mehr Stabilität empfehlen wir die Montage einer Seilzugverstärkung als Zubehör. Mit der Seilzugverstärkung auf dem Schrankenbaum verhindern Sie auch, dass Personen sich auf den Schlagbaum setzen.

Die Hauptstütze der Handschranke mit Gasdruckfeder und Pendelstütze wird aus einer stabilen Stahlkonstruktion gefertigt. Die angeschweißte Stahlplatte mit vier Bohrungen ist zum Aufdübeln auf den Boden konstruiert. Zum Aufschrauben auf ein Betonfundament empfehlen wir unseren Befestigungsschraubensatz Typ 3 als Zubehör.

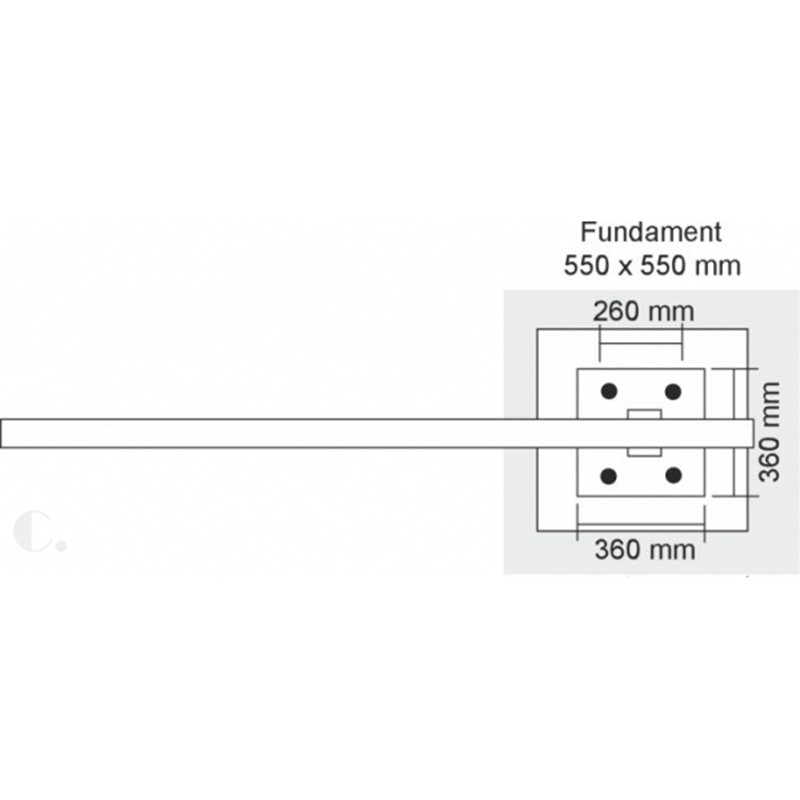

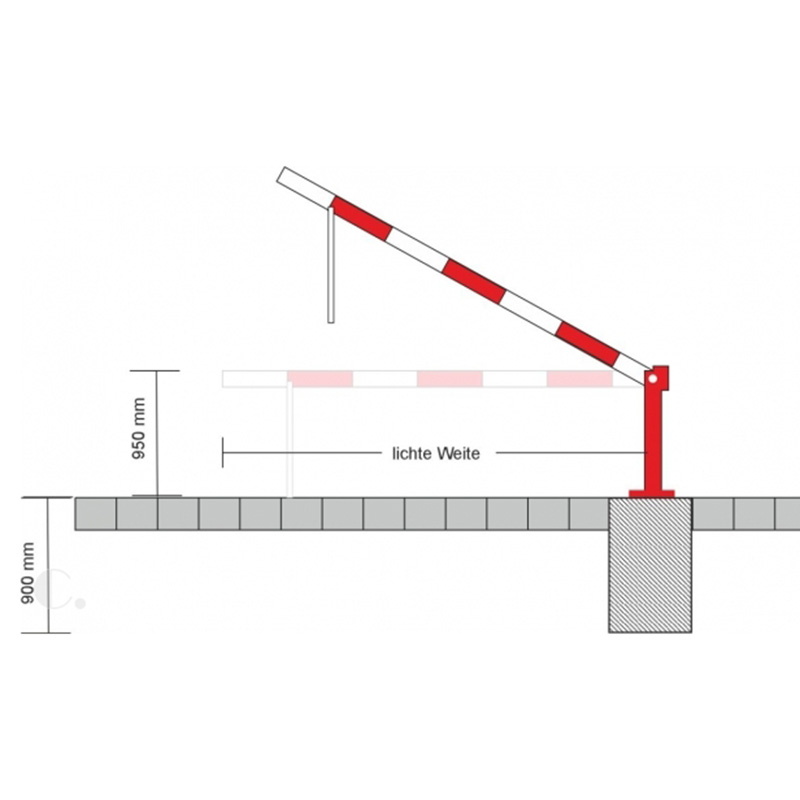

Das Betonfundament für die Hauptstütze sollte mindestens mit 550 x 550 mm Breite und 900 mm Tiefe erstellt werden. Die Angaben sind ohne Gewährleistung.

Als Zubehör können Sie die Bodenhülse mit Befestigungsplatte und Schrauben aus Stahl verzinkt zum Einsetzen in das Fundament bestellen. Auf die Platte wird dann die Hauptstütze geschraubt und befestigt. So lässt sich die Handschranke mit Gasdruckfeder und Pendelstütze einfach demontierten und wieder aufbauen.

Weitere Infos

Variante wählen:

1.
2.
Stückpreis ab 871,50 EUR
