Handschranke mit Gasdruckfeder und Auflagestütze

  • Material Hauptstütze: Stahlrohr 120 x 80 mm
  • Material Auflagepfosten: Stahlrohr 70 x 70 mm
  • Material Schrankenbaum: Aluminiumrohr Ø 80 mm
  • Höhe Überflur: ca. 950 mm
  • lichte Weite: 3000, 4000, 5000, 6000 und 7000 mm
  • mit integrierter Gasdruckfeder
  • Farbe Hauptstütze & Auflagepfosten: verzinkt & rot beschichtet
  • Farbe Schrankenbaum: weiß mit rot/weißen Reflexstreifen
  • mit Bodenplatten zum Aufdübeln
  • Verschluss: Dreikant, Profilzylinder, Dreikant und Profilzylinder
  • und für Vorhangschloss vorgerichtet
  • Arretierung bei geöffneter und geschlossener Schranke
  • Hersteller: Schake

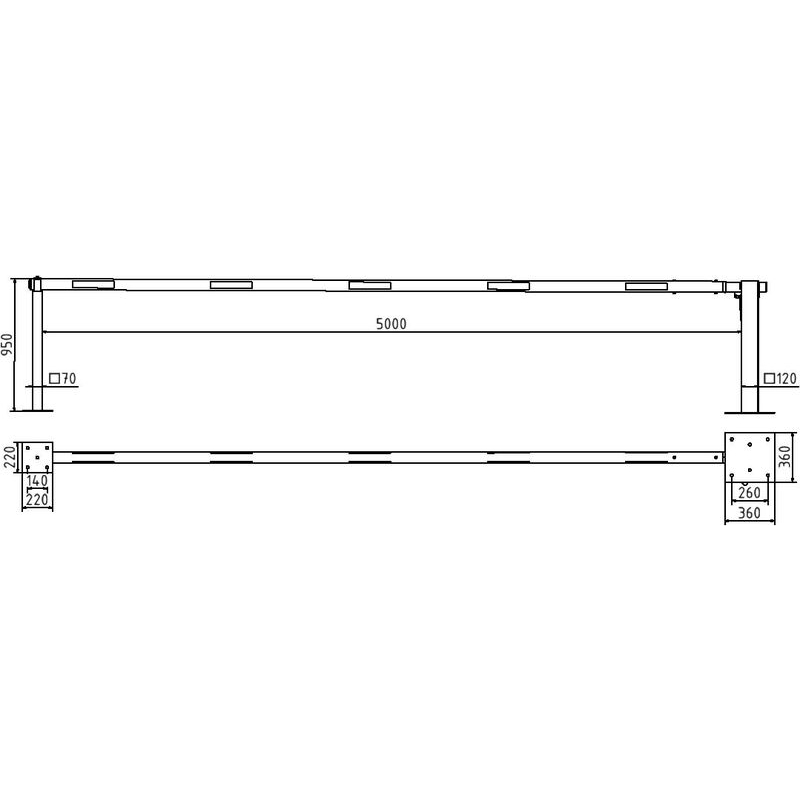

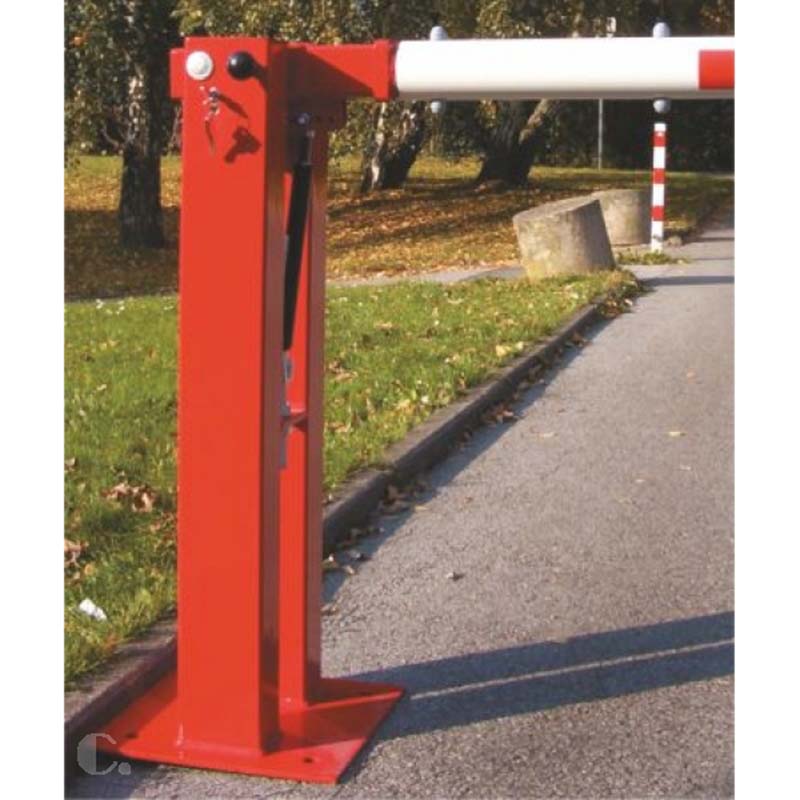

Hauptstütze:

  • Stahlkonstruktion 120 x 80 mm Rechteckrohr
  • Bodenplatte 360 x 360 x 8 mm, zum Aufdübeln
  • inklusive 4 Bohrungen mit 20 mm Durchmesser für Bodenanker
  • Farbe: feuerverzinkt und rot pulverbeschichtet
  • Arretierung bei geöffneter und geschlossener Schranke mit Steckbolzen
  • Hersteller: Schake

Auflagepfosten:

  • Stahlrohr 70 x 70 mm
  • mit Bodenplatte 220 x 220 x 8 mm, zum Aufdübeln
  • inklusive 4 Bohrungen mit 20 mm Durchmesser für Bodenanker
  • Farbe: feuerverzinkt und rot pulverbeschichtet

Schrankenbaum:

  • starkwandiges Aluminiumrohr
  • Durchmesser: 80 mm
  • Farbe: weiß pulverbeschichtet mit rot reflektierenden Streifen RA 1

Verschluss:

  • an der Auflagestütze für ein Vorhangschloss, Dreikantverschluss nach DIN 3223 oder Profilzylinderschloss
  • alternativ an der Hauptstütze mit Dreikantverschluss nach DIN 3223 und Profilzylinderschloss
  • Arretierung bei geöffneter und geschlossener Schranke mit Steckbolzen an der Hauptstütze

Gesamtbreite:

  • Breite = lichte Weite + ca. 180 mm
  • Höhe Überflur: ca. 950 mm

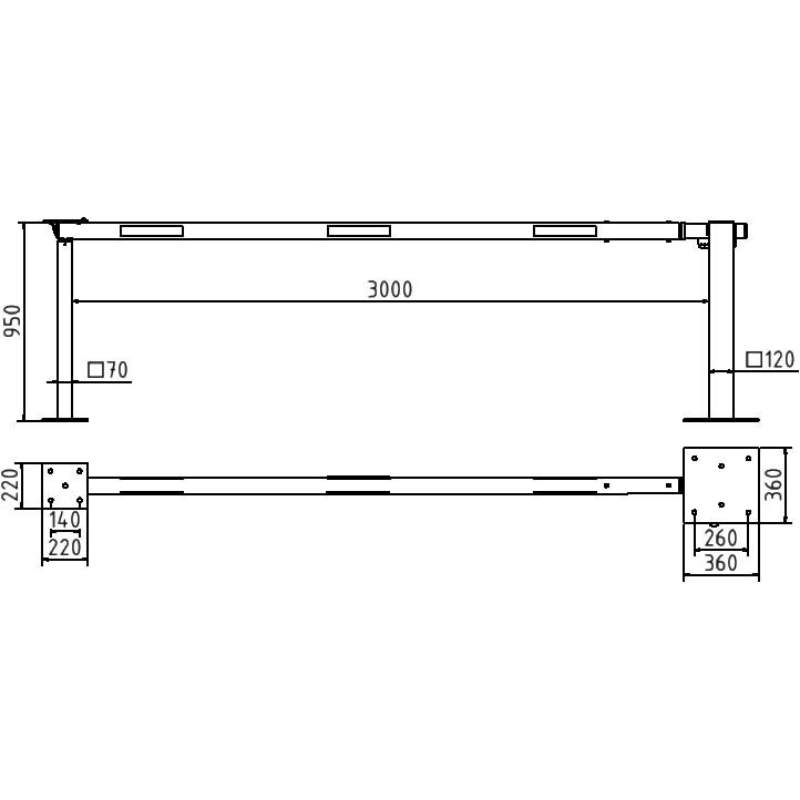

lichte Weite: 3000 mm

  • Gewicht: ca. 48,5 kg

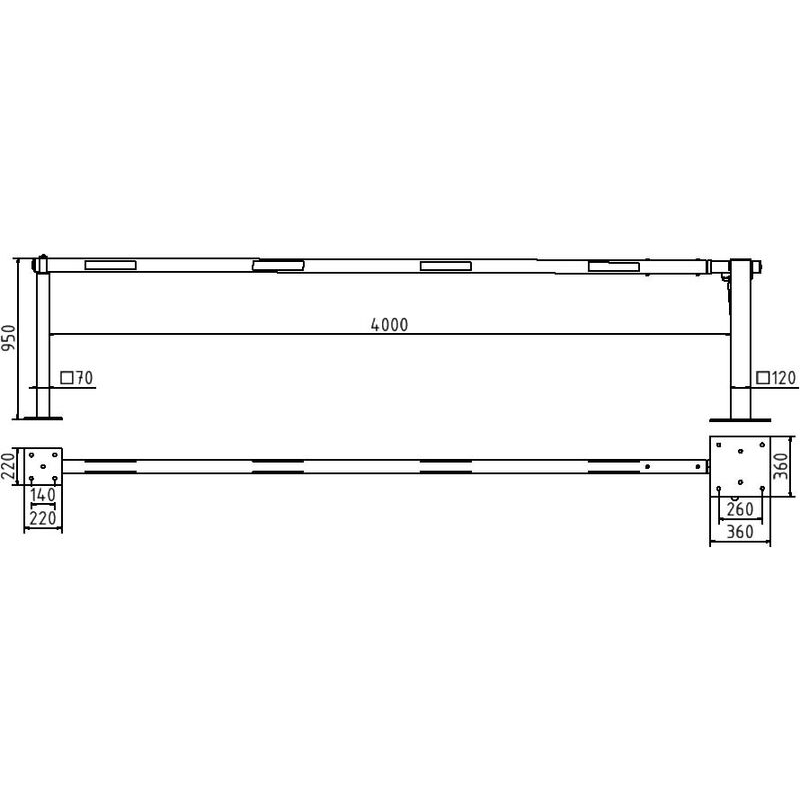

lichte Weite: 4000 mm

  • Gewicht: ca. 51,5 kg

lichte Weite: 5000 mm

  • Gewicht: ca. 54 kg

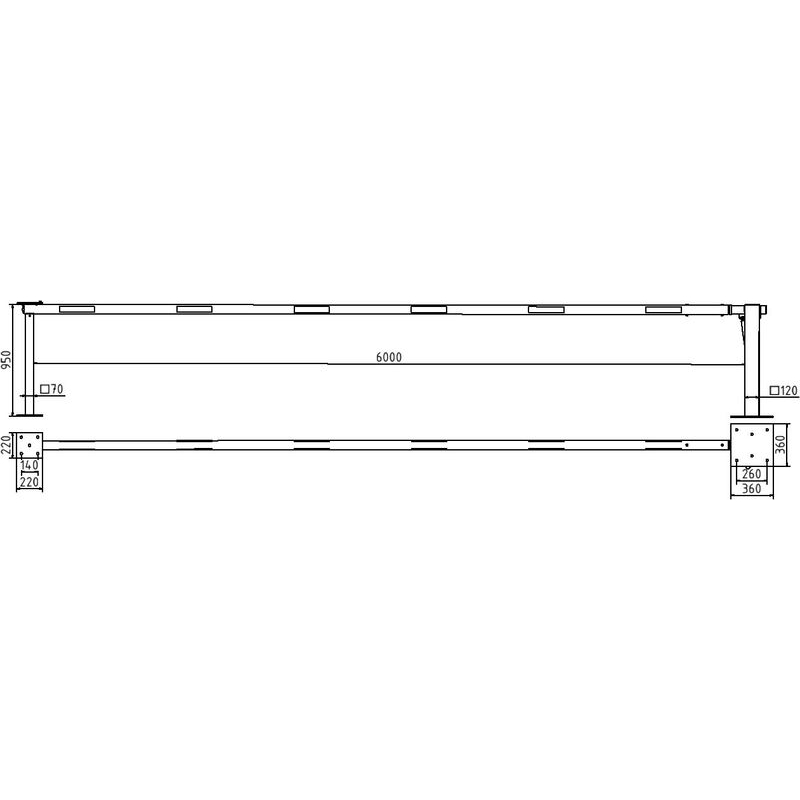

lichte Weite: 6000 mm

  • Gewicht: ca. 57 kg

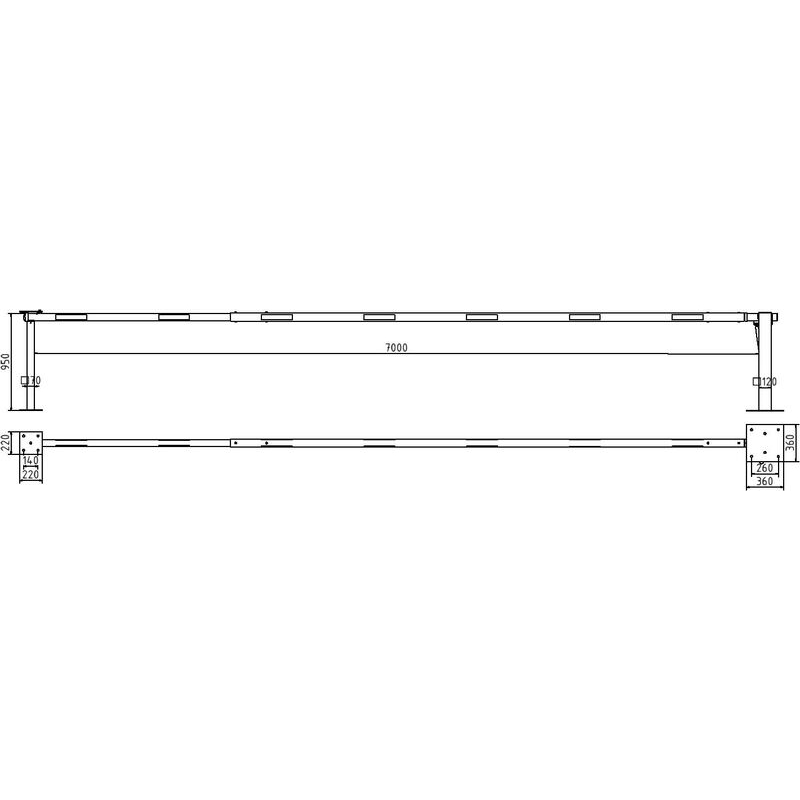

lichte Weite: 7000 mm

  • Gewicht: ca. 60 kg

Produktbeschreibung:

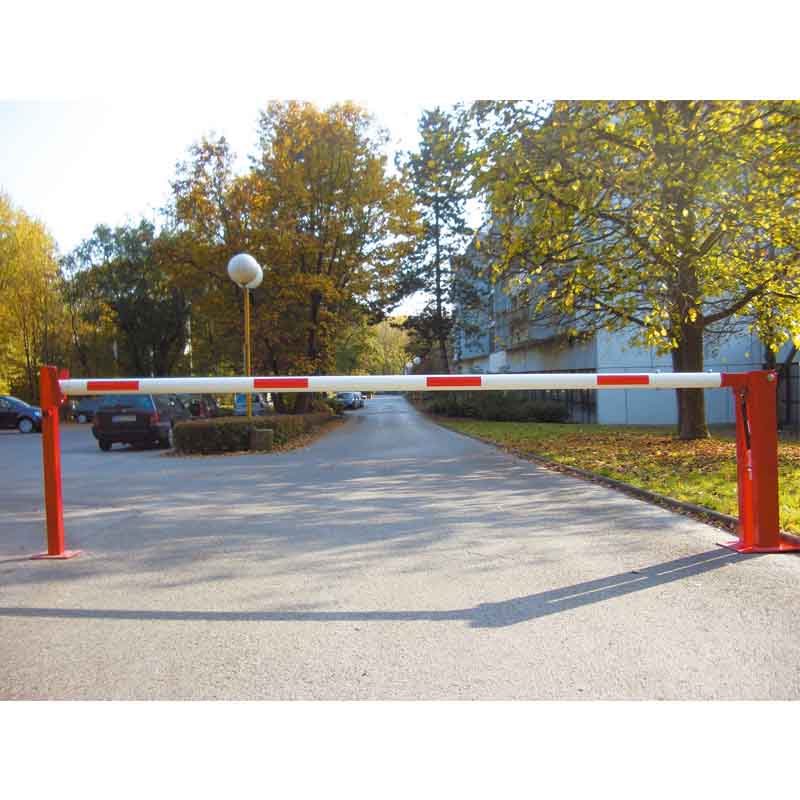

Die Handschranke mit Gasdruckfeder und Auflagestütze von Schake ist zum Absperren von Straßen, Zufahrtswegen und Parkplätzen hergestellt. Die Handschranke wird dank der Gasdruckfeder einfach per Hand nach oben und unten gedrückt/geschwenkt. Zum leichten Öffnen und Schließen ist an der Hauptstütze eine stabile Gasdruckfeder eingebaut. Der Vorteil der Handschranken mit Gasdruckfeder ist der geringere Platzbedarf in der Breite. Gegenüber den Wegeschranken mit Gegengewicht entfällt außen die Überlänge des Schrankenbaums mit dem Gewicht.

Als Verschluss der Schranke stehen hier sogar vier Schließsysteme zur Auswahl: für ein Vorhängeschloss, mit Dreikantverschluss nach DIN 3223, mit Profilzylinderschloss inklusive Schlüsseln am Auflagepfosten und die Kombination bestehend aus Dreikantverschluss DIN 3223 plus Profilzylinderschloss an der Hauptstütze. Ein Vorhangschloss ist nicht im Lieferumfang enthalten. Auch einen Dreikantschlüssel bitte direkt als Zubehör mitbestellen.

Für den langen Schrankenbaum wird ein starkwandiges Aluminiumrohr Ø 80 mm verarbeitet. Zur besseren Sichtbarkeit werden rote und weiße reflektierende Folienstreifen auf den weiß beschichteten Schrankenbaum aufgeklebt. Damit ist die Handschranke mit Gasdruckfeder und Auflagestütze auch in der Dunkelheit gut sichtbar.

Ab einer lichten Weite von 5000 mm wird der Schrankenbaum in zwei Teilstücke geliefert. Die Steckverbindung ist einfach vor Ort zu montieren und kann bei Bedarf zusätzlich genietet werden. Dazu empfehlen wir die Montage einer Seilzugverstärkung als Zubehör für mehr Stabilität. Mit der Seilzugverstärkung verhindern Sie auch, dass Personen sich auf den Schrankenbaum setzen.

Die Hauptstütze und der Auflagepfosten werden aus einer stabilen Stahlkonstruktion hergestellt. Die angeschweißten Stahlplatten mit vier Bohrungen sind zur Befestigung der Pfosten zum Aufdübeln auf den Boden konstruiert. Zum Aufschrauben auf das Fundament empfehlen wir den Befestigungsschraubensatz Typ 3 als Zubehör.

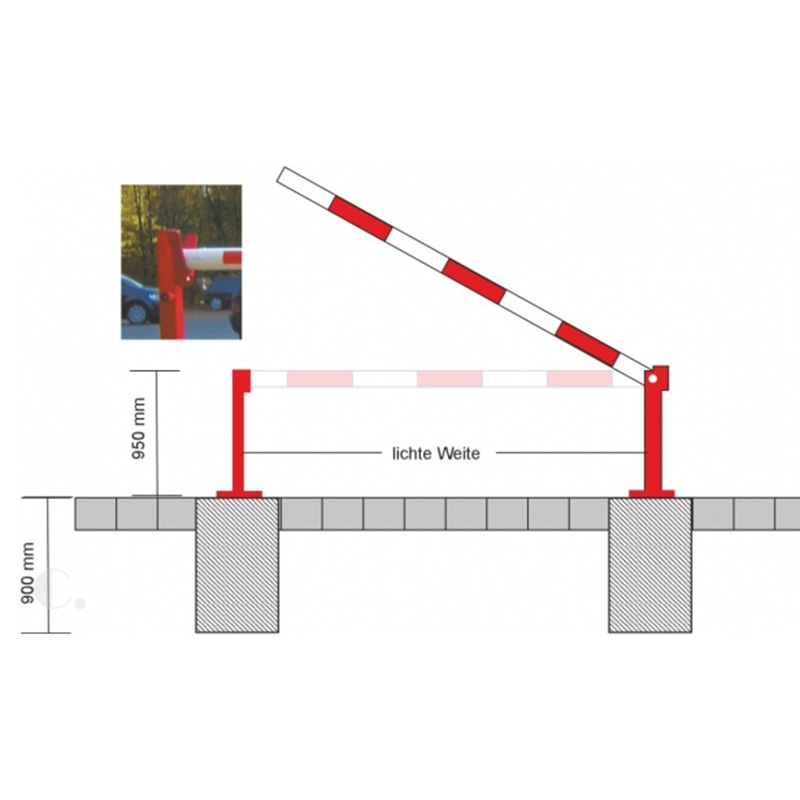

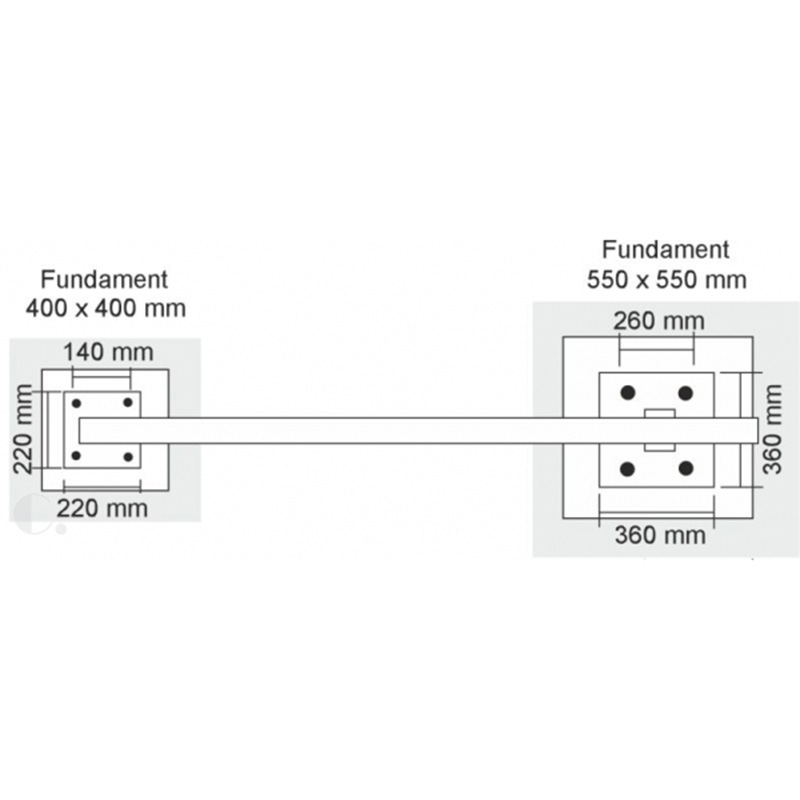

Zum sicheren Aufbau empfehlen wir für die Hauptstütze ein Betonfundament mit 550 x 550 mm Breite und 900 mm Tiefe. Das Fundament im Boden für die Auflagestütze muss 400 x 400 mm breit und 900 mm tief sein. Die Angaben sind ohne Gewährleistung.

Als Zubehör liefen wir den Satz-Bodenhülsen mit Befestigungsplatten und Schrauben aus Stahl verzinkt zum Einsetzen in die Betonfundamente. Die Hauptstütze und der Auflagepfosten mit je einer Bodenplatten werden dann auf die Platten auf dem Fundament aufgeschraubt. Bei Bedarf kann so die Handschranke mit Gasdruckfeder und Auflagestütze einfach demontiert/abgeschraubt werden.
