Drehschranke mit Alu-Schrankenbaum

  • Material Drehpfosten: Stahlrohr Ø 102 mm
  • Material Schranke: Aluminiumrohr 100 x 50 mm
  • Höhe: ca. 950 mm Überflur

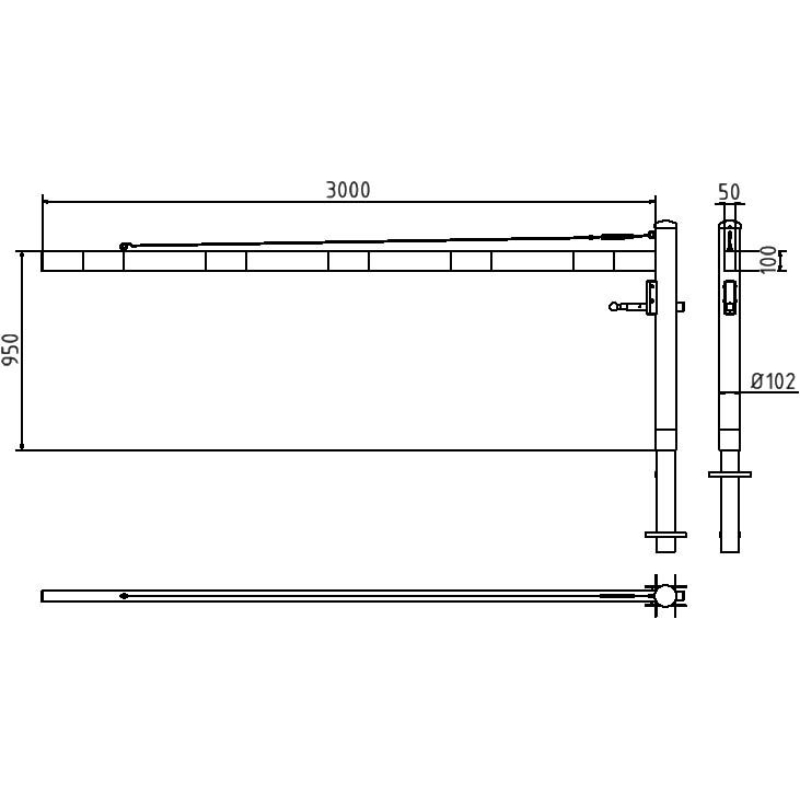

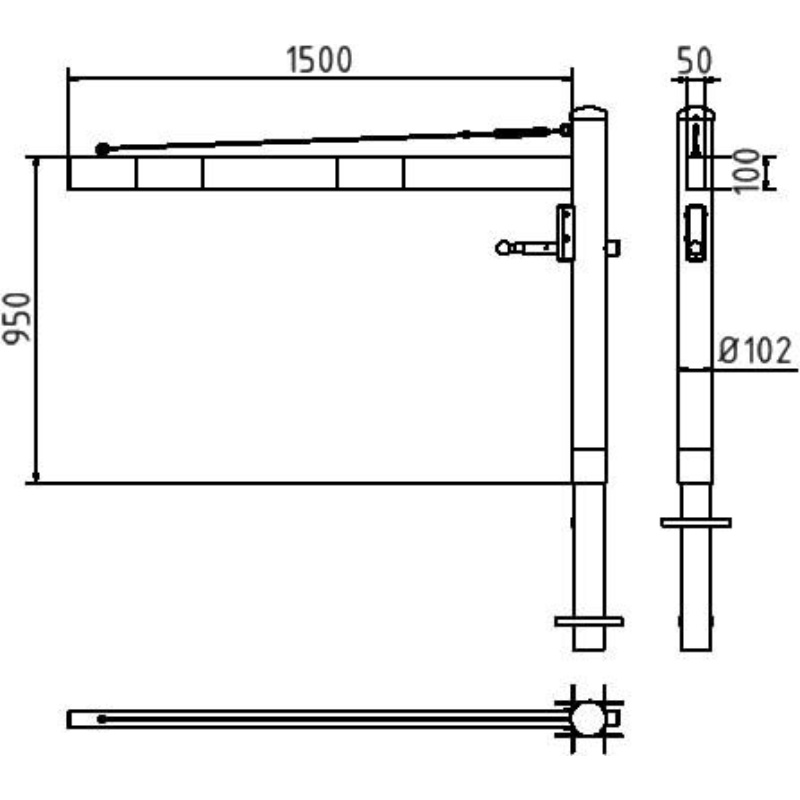

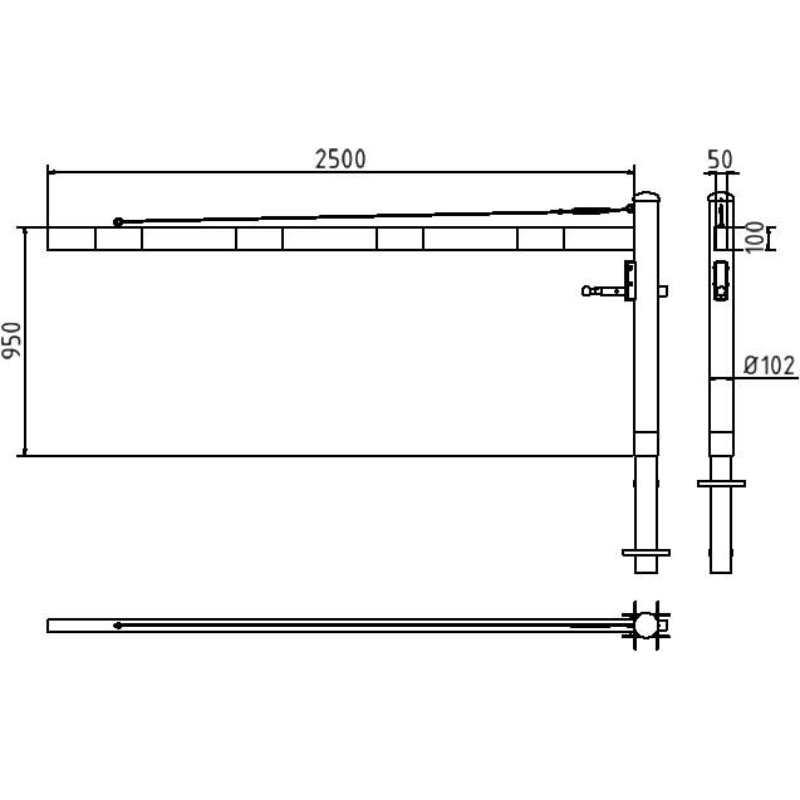

  • lichte Weite: 1500, 2000, 2500, 3000 und 3500 mm
  • horizontal schwenkbar, mit Seilzugverstärkung
  • Farben: Pfosten rot, Schranke weiß mit roten Reflexstreifen RA 1
  • mit Bolzen der selbsttätig alle 90° einrastet und verriegelt
  • mit Dreikantverschluss, Vorhang- oder Profilzylinderschloss
  • zum Einbetonieren
  • Hersteller: Schake

Produktbeschreibung:

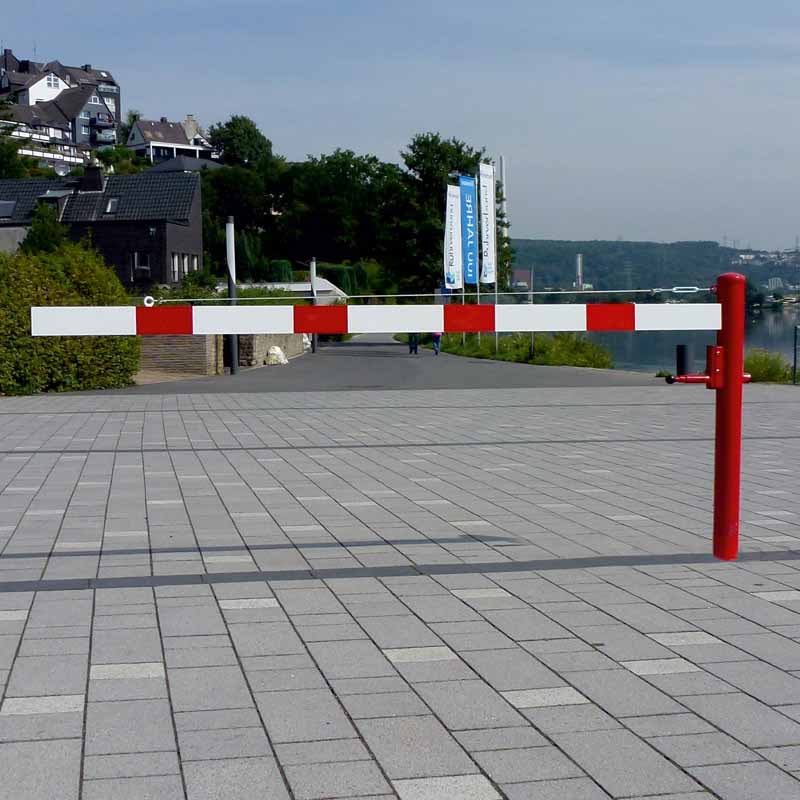

Die horizontal schwenkbare Drehschranke mit Alu-Schrankenbaum punktet mit erhöhter Stabilität durch die Seilzugverstärkung oben am Schrankenbaum. Diese verhindert außerdem ein Draufsetzen von Personen.

Funktionsweise der Drehschranke mit Alu-Schrankenbaum:

Die Drehschranke wird in fünf Sperrbreiten (1500 bis 3500 mm) von Schake hergestellt. Der stabile Drehpfosten ist aus einem Stahlrohr mit Ø 102 mm feuerverzinkt und in roter Farbe beschichtet. Der rot-weiße Schrankenbaum wird aus einem Aluminiumrohr 100 x 50 mm produziert, weiß beschichtet und mit roten Reflexstreifen beklebt. Durch die Reflexion ist die Schranke auch bei Dunkelheit gut sichtbar.

Unsere Drehschranke mit Alu-Schrankenbaum lässt sich zum Öffnen und Schließen horizontal zur Seite schieben. Ein Bolzen ermöglicht die Verriegelung in vier Stellungen (jeweils 90° Grad). Der Bolzen rastet von selbst ein, wenn die 90° Marke erreicht ist.

Die Drehschranke mit Alu-Schrankenbaum bieten wir mit drei unterschiedlichen Schließtechniken an: Vorgerichtet für ein Vorhangschloss (nicht im Lieferumfang enthalten), mit Dreikantverschluss nach DIN 3223 und mit Profilzylinderschloss mit 3 Schlüsseln.

Der Dreikantverschluss bietet sich für Rettungswege an, zum Öffnen benötigen Sie einen Dreikantschlüssel. Falls die dem Profilzylinderschloss beiliegenden Schlüssel nicht ausreichen, können Sie Mehrschlüssel dazubestellen. Wollen Sie mehrere Drehschranken mit dem gleichen Schlüssel bedienen, bestellen Sie bitte die entsprechende Anzahl gleichschließender Profilzylinder mit.

Montage der Drehschranke mit Alu-Schrankenbaum:

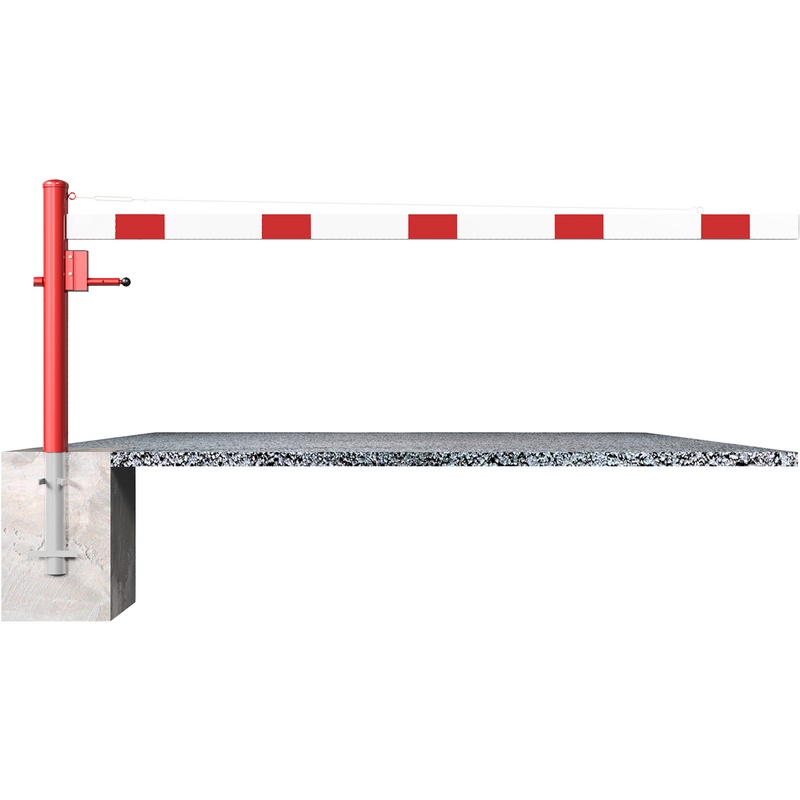

Der Drehpfosten wird in den Boden einbetoniert. Die empfohlene Fundamentabmessung beträgt in der Breite 550 x 550 mm und 900 mm Tiefe. Angaben ohne Gewährleistung.

Optional ist der Drehpfosten auch zum Aufdübeln mit einer Bodenplatte in den Maßen 360 x 360 x 8 mm mit 4 Bohrungen Ø 21 mm und einem Lochabstand von 260 x 260 mm für Ankerschrauben erhältlich. Kontaktieren Sie uns hierzu!

Variantenübersicht:

Drehpfosten

  • Material: Stahlrohr
  • Durchmesser: 102 mm
  • Farbe: feuerverzinkt und rot beschichtet

Schrankenbaum

  • Material: Aluminiumrohr
  • Maße: 100 x 50 mm
  • Farbe: weiß beschichtet mit rot reflektierenden Streifen
  • Höhe: ca. 950 mm Überflur
  • mit Seilzugverstärkung

Schrankenbaumlänge: 1500 mm

  • Gewicht: ca. 32 kg

Schrankenbaumlänge: 2000 mm

  • Gewicht: ca. 33 kg

Schrankenbaumlänge: 2500 mm

  • Gewicht: ca. 34 kg

Schrankenbaumlänge: 3000 mm

  • Gewicht: ca. 35 kg

Schrankenbaumlänge: 3500 mm

  • Gewicht: ca. 36 kg
