Baustellensicherungen an Straßen – Wir fassen die wichtigsten Fakten und wirksame Tipps für Sie zusammen

Eine Zusammenfassung von wirksamen Tipps und Fakten für Baustellensicherungen.



Unsere Themen zu Baustellensicherungen im Überblick



Diese Vorschriften sollten Sie für Baustellensicherungen unbedingt kennen

Diese Verordnungen und Gesetze gibt es an Baustellensicherungen.

Baustellensicherungen stützen sich vor allem auf zwei gesetzliche Standards, nämlich die “technischen Lieferbedingungen” (TL) und die RSA: “Richtlinien zur Sicherung von Arbeitsstellen an Straßen“.

Die Abkürzungen sind sehr gebräuchlich im Kontext der Baustellensicherung, doch was bedeuten sie eigentlich genau?

Bei den TL handelt es sich um die Anforderungen in Bezug auf die Qualitätsmerkmale des Absperrmaterials an Baustellensicherungen. Hier werden zum Beispiel Beschaffenheit, Ausführung und Maße des Materials festgelegt. An Baustellen werden so Kontrollprüfungen ermöglicht und vereinfacht. Leitbaken, die nicht den TL entsprechen sind auf öffentlichen Straßen nicht zugelassen.

Die RSA wiederum bilden die rechtliche Grundlage und sind ein Bestandteil der Straßenverkehrs-Ordnung (StVO). Darin sind verschiedenste Anwendungsgebiete und Szenarien abgebildet. Sie stellen somit eine Art Leitfaden zur korrekten Absicherung dar.

Die Bundesanstalt für Straßenwesen (BASt) spielt dabei eine sehr große Rolle. Sie sorgt für die Weiterentwicklung der Baustellensicherungs-Richtlinien. Sie bezieht sich besonders auf die ökologischen Auswirkungen von Baustellenabsperrungen, wie zum Beispiel Emissionen oder Unruhe an der betroffenen Ortsstelle.

Sobald ein Bauvorhaben umgesetzt werden soll, muss dies beim zuständigen Straßenbauamt gemeldet werden. Bei kurzlebigen Baustellen kann die Absicherung und der anschließende Arbeitsbeginn ohne vorherige Kontrolle stattfinden. Bei langfristigen Baustellen hingegen, findet vor dem Beginn eine Kontrolle durch den Auftraggeber statt. Absicherungen an Bundesautobahnen erfordern eine noch höhere Sicherheitsstufe. Dort muss vor den Arbeiten eine Kontrolle durch die Behörde erfolgen. Für die gesamte Zeit der Baustellensicherung muss der Auftraggeber an Werktagen 2x täglich und an Sonn- und Feiertagen 1x täglich Inspektionen durchführen.

Ganz schön viele Gesetzesgrundlagen, oder? Dementsprechend viele Vorschriften und Gesetze in Bezug auf die Aufstellung sind also auch gelistet.

Kleiner Tipp, wenn Sie sich überfordert fühlen: Wir empfehlen Ihnen die RSA mit den verschiedenen Regelplänen durchzublättern. Dort können Sie Ihr entsprechendes Baustellenszenario recherchieren und die korrekte Aufstellung herausfinden.



Risiken, die Sie mit einer vorschriftsgemäßen Baustellenabsperrung nicht mehr eingehen müssen

  • Gefahren, wie Unfälle oder herabstürzende Gegenstände werden vermieden
  • Menschen werden nicht verletzt
  • nervenraubende Staus werden reduziert, Zeiteinsparung
  • rechtliche Absicherung des Bauherrn oder Bauträgers durch konformes Handeln
  • dadurch werden Kosten eingespart
  • man umgeht ein anhaltendes Hin und Her mit den zuständigen Behörden



Produktbeispiele für eine kinderleichte Baustellenabsperrung

Grundsätzlich setzen sich die Bakensysteme zur Absicherung von Arbeits-/ und Baustellen aus drei verschiedenen Komponenten zusammen: Der Fußplatte, der entsprechenden Leitbake (in verschiedenen Ausführungen wählbar) und der Warnleuchte. Wir zeigen Ihnen Produktbeispiele der verschiedenen Hersteller mit ihren Merkmalen.

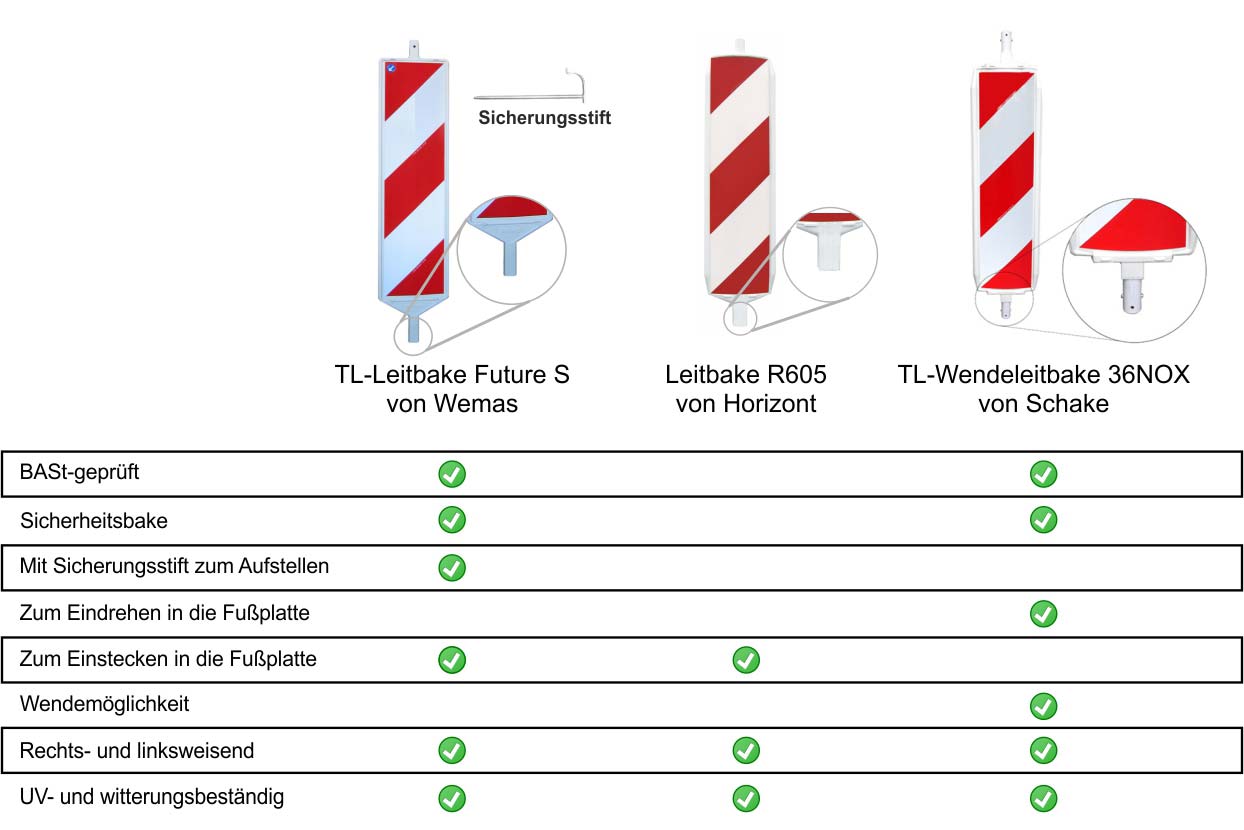

Die Merkmale im Vergleich

Baustellenbaken und die Merkmale im Vergleich (verschiedene Hersteller).



Eine einfache Montage für die Baustellensicherung – Die Zusammenstellung der Leitbaken-Systeme

Ob und wann Warnleuchten an den Leitbaken oder Absturzsicherungen erforderlich sind, entscheidet die zuständige Behörde, beispielsweise das Straßenbauamt (außerorts). Diese Information muss der zuständige Bauherr in Erfahrung bringen. Die Grundlage für die Entscheidung, ob Warnleuchten angebracht werden müssen, bieten die RSA.

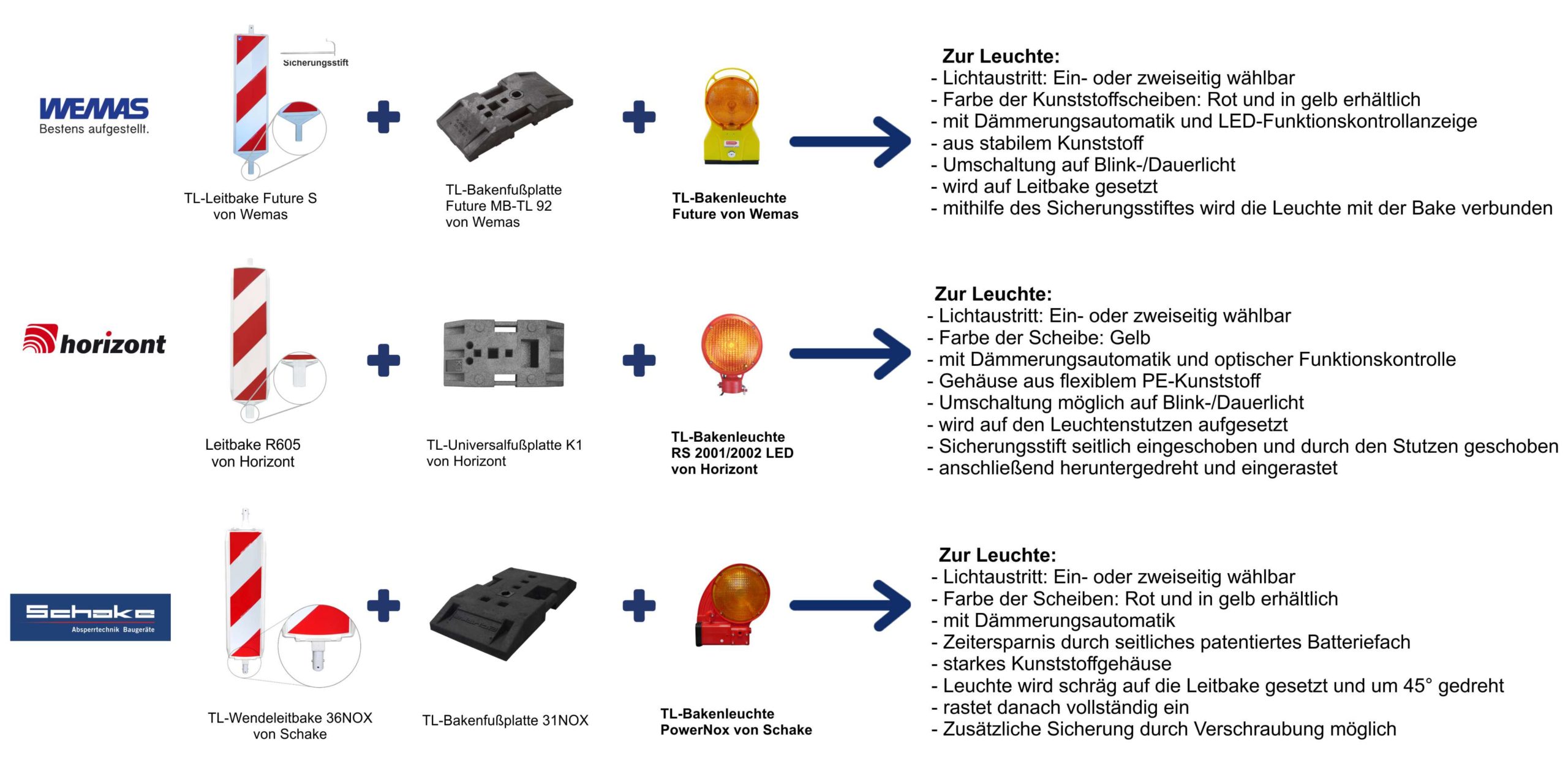

Die Montage an Baustellensicherungen - Zusammenstellung der Leitbaken-Systeme: Leitbake + Fußplatte + Leuchte.
Sie sind näher interessiert? Untenstehend erklären wir Ihnen die Systeme der Leitbaken mit der Aufstellung.



TL-Leitbake Future S von Wemas:

  • die Warnbake zeichnet sich durch ihre Widerstandfähigkeit und hohe Lebensdauer aus
  • besitzt einen stabilen Folienschutzrand, der die Folie vor Beschädigungen schützt, da ein Aufliegen verhindert wird
  • eingelassene Stapelnoppen ermöglichen eine platzsparende Lagerung und einen effizienten Transport nach Ende der Baustellensicherung

Aufstellung:
Die Pfeilbake ist am unteren Ende mit einem 40 x 40 mm Stutzen ausgestattet und wird in die geeignete Sicherheitsfußplatte  MB-TL-92 eingesteckt. Anschließend wird in die Fußplatte seitlich der Sicherungsstift eingeführt, der bis in die Bake reicht und mit einem Haken an dem Bakenfuß fixiert. Diese äußerst stabile Verbindung sorgt dafür, dass bei einem Auffahrunfall die Leitbake nicht davonfliegt und dadurch zu einem gefährlichen Geschoss an der Baustelle wird.



Leitbake R605 von Horizont:

  • kostengünstige Leitbake
  • die Absperrbake wiegt nur 2,3 kg, wodurch sie leichter als die meisten Warnbaken ist
  • der breite Folienschutzrand schützt die reflektierende Folie
  • die Sicherheitsbake kann nur an Privatgrundstücken aufgestellt werden
  • entspricht nicht den TL (technischen Lieferbedingungen)

Aufstellung:
Diese Schraffenbake ist mit einem 60 x 60 mm Stutzen ausgestattet, dadurch passt die Bake in fast alle gängigen Fußplatten. Die Absperrbaken werden einfach in die passende Vierkant-Öffnung des jeweiligen Fußplatte eingesteckt und stehen dank dem breiten Stutzen besonders standsicher. Als Fußplatte zur Aufstellung für beispielsweise Baustellenabsperrungen an Privatgrundstücken eignet sich die Universalfußplatte K1.



TL-Wendeleitbake 36NOX von Schake:

  • die Signalbake verfügt über einen breiten und stabilen Folienschutzrand, der vor Kratzern schützt
  • die Wendebake besteht aus einem äußerst robusten Kunststoff
  • somit übersteht sie problemlos auch die anspruchsvollsten Baustellen
  • die Baustellenbake besitzt oben und unten identische spezielle Adapter
  • die Adapter passen sowohl in die geeignete Fußplatte 31NOX, als auch in die Bakenlampe PowerNox

Aufstellung:
Die Stutzen der Drehbake sind genau auf die Fußplatte 31NOX ausgelegt und die Adapter beider Komponenten greifen exakt ineinander ein. Die Dreh-Wendebake wird seitlich in die Fußplatte eingesetzt und kann dann um 90° gedreht werden. Die metallischen Sicherungsstifte sorgen anschließend für einen optimalen Halt, sodass das komplette System absolut sicher und solide als Baustellenabsperrung steht.

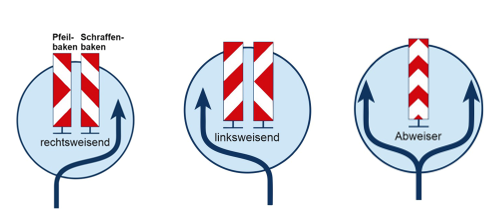

Leitbaken und die verschiedenen Folientypen: Linksweisend, abweisend, rechtsweisend.
Auch die Folien unterscheiden sich untereinander und sollten bedacht je nach Leitung des Verkehrs gewählt werden. Zu viele verschiedene Folientypen können dabei den Verkehr aufhalten.



8 wirksame Vorteile von Absperrschrankengittern

Gerade haben wir Ihnen verschiedene Systeme der Leitbaken erläutert. Doch wozu benötigt man dann noch Absperrschrankengitter? Eine Absperrschranke ist eine Vorsichtmaßnahme vor Abstürzen. Trotzdem können Absperrschrankengitter auch mehr. Gerade bei Voll- und Teilsperrungen signalisiert diese Art der Absperrung den Verkehrsteilnehmern noch deutlicher, dass eine Durchfahrt nicht erlaubt ist. Als Anfang oder/und Ende einer Arbeitsstelle findet man Absperrschranken ebenfalls wieder. Diese Nutzung kann sehr hilfreich für die Arbeitskräfte sein, da sie nur so weit wie nötig Fachaufgaben auf Fahrbahnen ausführen können. Damit begeben sie sich nicht in unnötige Gefahren an schnell befahrenen Straßen.

  1. der Gefahrenbereich wird für alle Verkehrsteilnehmer deutlich
  2. weniger Autounfälle
  3. keine unnötigen Störungen für die Arbeiter
  4. Vandalismus wird durch die zuverlässige Absperrung beschränkt, somit weniger Aufräumarbeiten für die Beschäftigten
  5. das Kunststoffgehäuse ist sehr resistent, übersteht auch mühelos Gewalteinwirkungen
  6. Diebstähle an Baustellen nehmen ab
  7. Gruben werden nicht übersehen, somit wird die Verletzungsgefahr minimiert
  8. durch die dichte Bauweise können beispielsweise Kinder nicht durchlaufen oder durchklettern

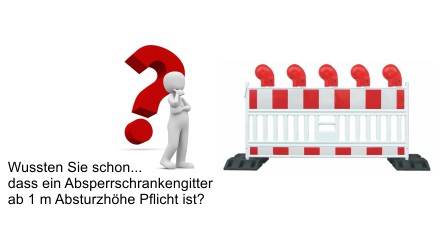

Nutzung und Vorteile eines Absperrschrankengitters.
Unser Vertriebs-Expertenteam empfiehlt Ihnen unser beliebtestes Modell TL-Absperrschrankengitter ASG 2000 von Horizont.



Bitte beachten Sie die Auswahl der Leuchten, wenn Sie ein Absperrschrankengitter aufstellen:

  • Rote Leuchten werden ausschließlich aufgesetzt, wenn die Durchfahrt als Vollsperrung der Straße verboten ist
  • Gelbe Leuchten werden aufgesetzt, sobald eine Teilsperrung vorliegt und man an der Schranke vorbei fahren kann (ein Teil der Fahrbahn ist noch frei)
  • Grundsätzlich müssen an Fahrbahnsperrungen mindestens 5 Leuchten in einem maximalen Abstand von 1 m an Schrankengittern angebracht werden



Darüber hinaus gibt es in unserem Online-Shop natürlich auch viele weitere Optionen für sichere Baustellenabsperrungen: https://www.strassenausstatter.de/kategorie/verkehrslenkung/baustellensicherung-absperrmaterial-warnmarkierung/





Verkehrszeichen 250 oder 267 an Straßensperrungen?

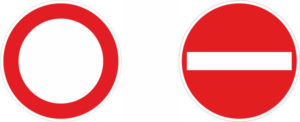

Nutzung der Verkehrszeichen 250 und 267 an Straßensperrungen.









Selbstverständlich ist auch hier festgelegt, wann welches Verkehrszeichen an Fahrbahnsperrungen zur Verwendung kommt. Sobald nur eine Verkehrsrichtung gesperrt ist, jedoch der Verkehr aus der Gegenrichtung zugelassen ist, ist das Verkehrszeichen 267 Pflicht. Somit gilt grundsätzlich bei Vollsperrungen Zeichen 250 aufzustellen. Auch wenn die beiden Verkehrszeichen in Bezug auf die Verkehrslenkung das gleiche Ergebnis bringen, ist es essenziell, auch auf solche Details an Straßensperrungen zu achten.





Leitkegel – Auch als Baustellensicherung geeignet?

Immer noch sind die Verwechslungen von geeignetem und ungeeignetem Absperrmaterial für Baustellen üblich. Die wichtigsten Punkte zum Einsatz von Leitkegeln zählen wir Ihnen unten auf:

  • Leitkegel sind lediglich für einen kurzen Einsatz geeignet, beispielsweise für einen Polizeieinsatz oder als Pannenhilfe
  • für Baustellen stellen Leitkegel eine zu undeutliche Absperrung und damit eine große Gefahr dar
  • sie werden häufig gestohlen, daher werden sie nur genutzt, wenn zuständige Personen vor Ort sind
  • sie sind außerdem sehr leicht, was die Sicherheit ebenfalls einschränkt
  • eine Nutzung von mehreren Tagen oder Wochen ist daher rechtswidrig
  • die zulässigen Farben werden von der StVO vorgeschrieben
  • zum Beispiel sind die typischen “Sporthallen-Leitkegel” auf öffentlichen Straßen nicht zugelassen

Um nun die Frage zu beantworten: Zur Baustellensicherung sind Leitkegel also in keinem Fall geeignet. Das Risiko für Unfälle und Staus ist für eine so langfristige Absperrung zu hoch.

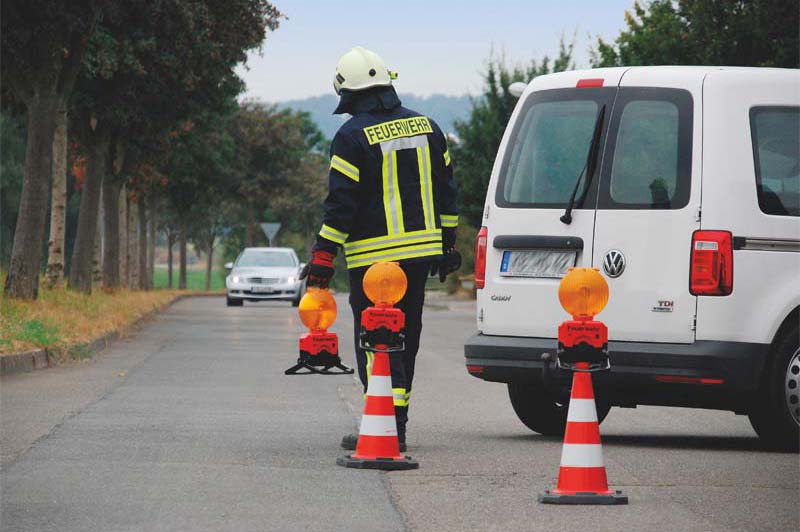

Der richtige Einsatz von Leitkegeln/Pylonen für Straßensperrungen.
Der korrekte Einsatz von Leitkegeln für Straßenabsperrungen (z.B. im Feuerwehreinsatz).



Was bedeutet eigentlich BASt-geprüft oder TÜV-geprüft?

TÜV-geprüft und BASt-geprüft: Definition und Unterschiede.

In der Produktübersicht fiel bereits das Wort BASt-geprüft, doch ist eine BASt-geprüfte Leitbake überhaupt Pflicht und worin unterscheidet sich dabei die TÜV-Prüfung?



Bei einer BASt-Prüfung müssen sich alle drei Komponenten der Leitbake einer Sicherheitsprüfung mit Aufprall unterziehen. Dabei wird auf viele verschiedene Kriterien geachtet, wie Verformungen an den Komponenten, ob Frontscheiben durchgeschlagen werden, ob kleine Teile herumgeschleudert werden und auch die Ablösung der Komponenten von einander. Bei der Prüfung der Leitbaken-Systeme werden alle Teile eines Herstellers zusammen eingesetzt, da diese am besten miteinander kompatibel sind. Sobald das gesamte Baken-System den Sicherheitstest bestanden hat, kann die Bake sich “BASt-geprüft” nennen. Dahinter steckt, dass nicht BASt-geprüfte oder durchgefallene Baken keine Berechtigung zur Aufstellung für außerörtliche Baustellensicherungen haben, da Geschwindigkeiten in der Art die Bake herumschleudern würden. Menschen könnten verletzt und Autos beschädigt werden.

Selbstverständlich wollen wir Ihnen den höchsten Qualitätsstandard bieten, deshalb finden Sie auch TÜV-geprüfte Artikel in unserem Sortiment. Diese beziehen sich jedoch nicht auf Leitbaken oder Absperrmöglichkeiten, sondern auf jegliche Zubehörteile für unsere Artikel. Dabei werden die Artikel ebenfalls verschiedenen Sicherheitsprüfungen unterzogen und müssen hohen Belastungen Stand halten, zum Beispiel den täglichen Umtransportierungen der Artikel. Außerdem werden die Produkte anwenderbezogen geprüft, um die Nutzung für alle Anwender zu vereinfachen.

Übrigens: TÜV steht für Technischer Überwachungsverein.



5 effektive Tipps für einen guten Arbeitsschutz auf der Baustelle

Gefahrstellen an Baustellen und Arbeitsstellen.

Arbeitsschutz und Sicherheit an Baustellen und Baustellensicherungen.

Die Frequenz von Unfällen ist auf Baustellen doppelt so hoch wie an anderen Arbeitsstätten. Die Arbeitskräfte sind dabei einem besonders hohen Risiko ausgesetzt und können sich sehr schnell sehr stark verletzen. Da es die Aufgabe des zuständigen Bauherrn ist, für Sicherheit und Ordnung zu sorgen, hier ein paar allgemeine Tipps für die Hauptverantwortlichen unter Ihnen:





    1. eine lange Planungszeit zur Baustellensicherung einplanen, sodass Puffer berücksichtigt werden können und Sicherheitslücken gar nicht erst entstehen
    2. eine qualitativ hochwertige Arbeitsbekleidung, die die Arbeitskräfte vor gesundheitlichen Belastungen schützen kann (mit CE-Normen und Standards)
    3. Maßnahmen zur deutlichen Kennzeichnung der Arbeitsstelle, zum Beispiel durch Verkehrszeichen wie “267 Verbot der Einfahrt” in Kombination mit “123 Arbeitsstelle”
    4. achtsam sein: Gefahren erkennen und umgehend beseitigen
    5. Gefahrstoffe – wenn möglich – austauschen durch weniger gefährliche Stoffe, anstatt nur vor den Gefahrstoffen zu schützen



Baustellen & Baustellensicherungen – FAQs

FAQs zu Baustellensicherungen, die meist gestellten Fragen.



1. Wie definiert sich eine Baustelle und ab wann muss ich diese absichern?

Eine Baustelle definiert sich durch ein Bauvorhaben. Dieses bezieht sich dabei auf einen begrenzten Zeitraum und einen begrenzten Ort. Sobald das Gelände erworben wurde, ist die Wahrung der Verkehrssicherheit durch den Bauunternehmer vorgeschrieben. Eine bloße Aufstellung eines Warnzeichens reicht dabei nicht aus.



2. Was ist eine Baustellenordnung und wer erstellt diese?

Eine Baustellenordnung enthält Vorschiften zu Angelegenheiten wie Umweltschutz, Arbeitsschutz und Verkehrssicherung. Mithilfe eines bereitgestellten Leitfadens kann der Bauherr diese Baustellenordnung schnell und leicht erstellen.



3. Wer ist für die Baustellensicherung oder bei Unfällen an der Baustelle zuständig?

Der Bauherr/Bauträger/Bauunternehmer trägt die komplette Verantwortung. Sobald durch nicht vorschriftsgemäße Baustellenabsperrung jemand zu Schaden kommt, haftet auch er dafür.



4. Was kostet das Material für eine Baustellensicherung?

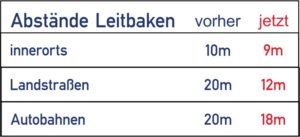

Pauschal kann man dabei keine konkrete Aussage treffen. Die Kosten der Absicherung hängen von der Art und Größe der Baustelle und der gewünschten Ausstattung ab. Nimmt man eine “klassische” Baustelle auf einer innerörtlichen Straße bei Straßenbauarbeiten, so kann man bei einer Vollsperrung von 30 m zum Beispiel ungefähr mit 1.020 € rechnen. Diese Berechnung enthält dabei eine Absturzsicherung, Leitbaken gemäß der Abstandsregel, Leuchten an allen Ausstattungen, Fußplatten und ein Verbot der Einfahrt Schild mit dem entsprechenden Schaftrohr. Natürlich kann es aber auch Abweichungen nach unten und oben geben, weshalb eine konkrete Aussage leider unmöglich ist.



5. Wer kontrolliert die Baustellen?

Die Arbeitssicherheit auf Baustellen wird von der Berufsgenossenschaft kontrolliert, die konforme
Absicherung von der jeweils zuständigen Behörde, zum Beispiel dem Straßenbauamt.



6. Wie befestige ich das Warnschild/Hinweisschild für die Baustelle angemessen?

Auch dafür gibt es konkrete Zahlen:

  • Aufstellhöhe auf Gehwegen: 2,00 m
  • Aufstellhöhe auf Radwegen: 2,20 m
  • Aufstellhöhe neben der Fahrbahn/außerorts: 1,50 m
  • Seitenabstand innerorts: 0,50 m
  • Seitenabstand außerorts: 1,50 m

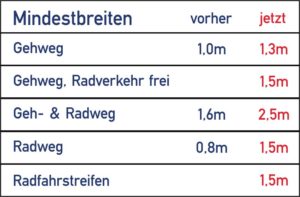

  • Mindestbreite für den Gehweg: 1,00 m
  • Mindestbreite für den Radweg: 0,80 m
  • Mindestbreite für den gemeinsamen Geh-/ und Radweg: 1,60 m

Ihre Frage war nicht mit dabei? Stellen Sie uns diese und wir beantworten sie gerne.



Verkehrssicherheit an Baustellen für blinde und sehbehinderte Teilnehmer

Baustellensicherungen angepasst für blinde und sehbehinderte Verkehrsteilnehmer.

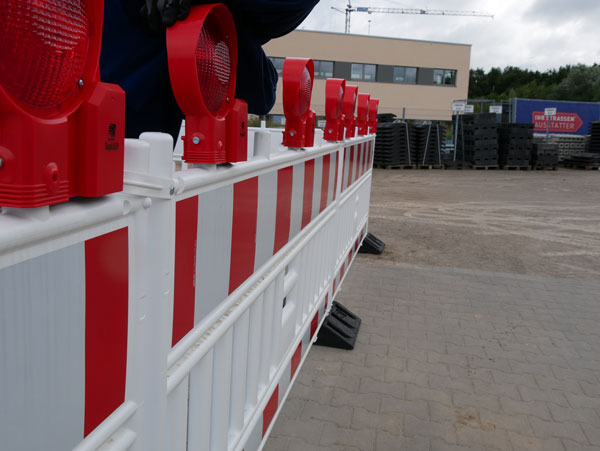

Ein Beispiel für Kunststoff-Absperrschrankengitter mit kontrastreichen Farben (sehbehinderten-gerecht).

Benachteiligte Personengruppen sollten auf gar keinen Fall von der Sicherheit an Baustellensicherungen ausgeschlossen werden. Blinde und sehbehinderte Menschen sind durch den weißen Langstock in der Lage am Straßenverkehr teilzunehmen. Doch Arbeitsstellen können dabei für Verwirrung sorgen, wenn mit dem Langstock die Verkehrslenkung nicht ertastet werden kann. Folgendes Resultat: Höchstes Unfall- und Verletzungsrisiko.

Was Sie tun können? Um die Sicherheit für alle von uns zu gewährleisten, sollten Sie Folgendes bei dem Aufbau von Baustellenabsperrungsmaterial und der Absicherung der Arbeitsstelle beherzigen:

  • Verwendung von geschlossenen, kontrastreichen Kunststoff-Elementen bei der Baustellenabsperrung
    • Rot-weiße Absperrbänder zur Sicherung an Aufgrabungen sind in keinem Fall zulässig
    • Ersatz durch Absperrgeräte (am besten geeignet: Absperrschrankengitter)
  • An Gehwegen müssen 100 mm hohe Absperrschranken verwendet werden
    • Die Oberkante muss dabei 1 m über der Aufstellfläche liegen
  • Es müssen Tastleisten an Aufgrabungen, auf und neben Gehwegen, auf Notwegen, sowie an Fußgängerzonen angebracht werden
    • Die Unterkante darf dabei nicht höher als 150 mm über dem Boden montiert werden
  • Die Absperrgeräte müssen eine retroreflektierende Folie haben: Mindestens RA1
  • Baustellenabsperrungen müssen standsicher und stabil aufgestellt werden
    • Sollten einen Körperaufprall problemlos aushalten können
    • Fußplatten dürfen nicht auf Gehwege ragen (potenzielle Stolperquellen)
  • Veränderungen an Aufgrabungen sollten aufmerksam beobachtet werden (z.B. Nachrutsch der Erde) und der Mindestabstand von 0,3 m zwischen Arbeitsstelle und Verkehr dementsprechend angepasst werden
  • Geh-  und Notwege müssen beschildert und beleuchtet sein und möglichst ohne Stufen angelegt werden
  • Nicht vermeidbare Schwellen müssen kontrastreich markiert werden
  • Temporäre Rampen müssen mit dem Taststock erkannt werden
  • Überquerungshilfen zur anderen Straßenseite sind notwendig, wenn Gehwege an eigentlichen Notwegen nicht mehr möglich sind
  • Transportable Lichtsignalanlagen müssen mit taktil-akustischen Einrichtungen ausgestattet werden
  • Schilder sollten in einer Höhe von 2,30 m über dem Gehweg befestigt werden (barrierefrei)
    • Die Aufstellvorrichtungen müssen einen ertastbaren Sockel haben
  • Durchgänge von Durchlaufgerüsten und Fußgängertunneln müssen oben und seitlich mit Leitmalen versehen werden
    • Dabei ist RA1 für Menschen mit Sehbehinderung gut erkennbar
    • Auf dem Boden sollten leitende Elemente angebracht sein (beispielsweise Leitschwellen)
    • Der Durchgangsbereich sollte beleuchtet sein

Unser Sortiment bietet selbstverständlich sehbehinderten-/blindengerechtes Material.



Die Baustelle richtig absichern – Gar nicht so mühevoll wie man denkt

Bitte nicht! So sollte es nicht aussehen:

Ein Negativbeispiel für die Baustellensicherung an Autobahnen.
Hier sieht man ein Beispiel dafür, wie doppelseitig schraffierte Leitbaken nicht genutzt werden sollten. Gerade bei Dunkelheit kann das für Verwirrung sorgen, je nachdem wie hoch reflektierend diese sind. Es sorgt für Chaos, da nicht deutlich wird, wo man als Autofahrer hingeleitet wird. Quelle: Google Maps (E22 Hamburg).

Ja! So kann es jedoch richtig aussehen:

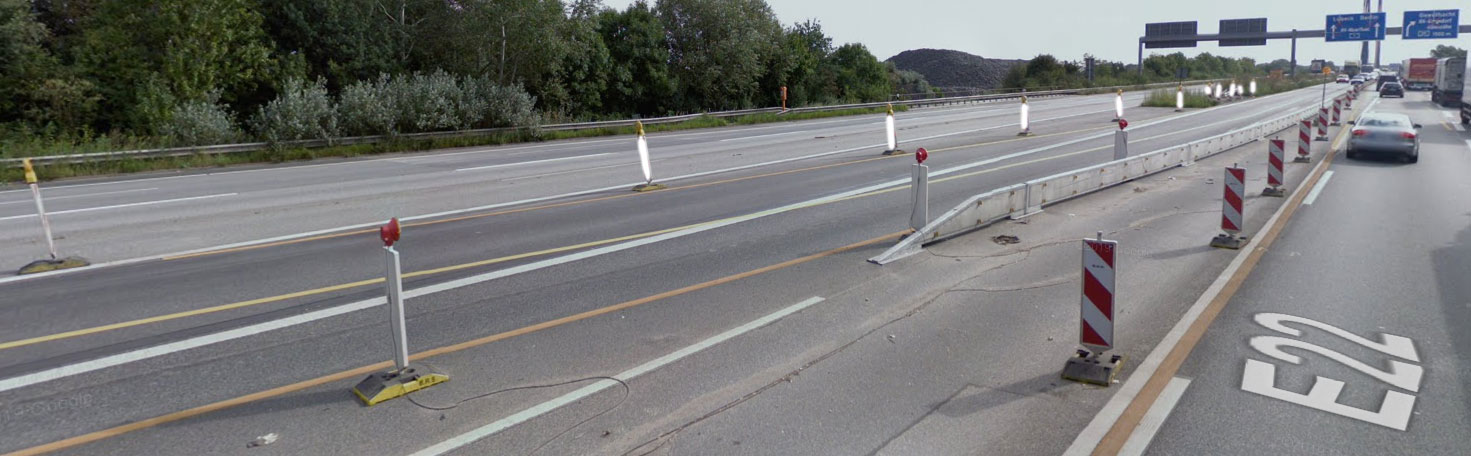

Ein Positivbeispiel für die Baustellensicherung an Autobahnen.
So würden die Leitbaken regelkonform aussehen, denn die weiße/nicht schraffierte Seite signalisiert den Autofahrern, dass diese Seite für die Leitung des Verkehrs nicht relevant ist, da ausschließlich nach rechts geleitet werden soll. Autofahrer behalten so einen besseren Überblick an Baustellen. Quelle: Google Maps (E22 Hamburg).

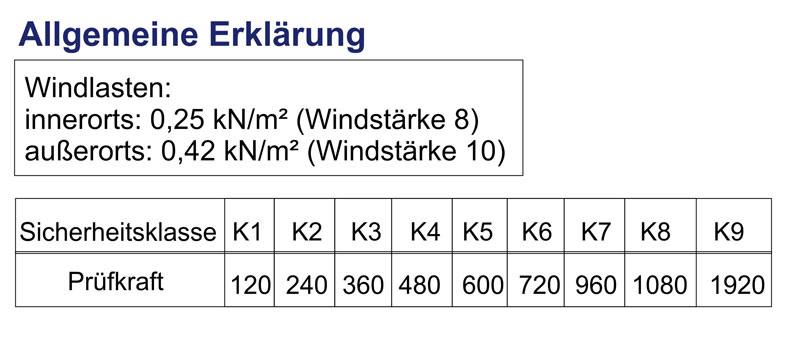

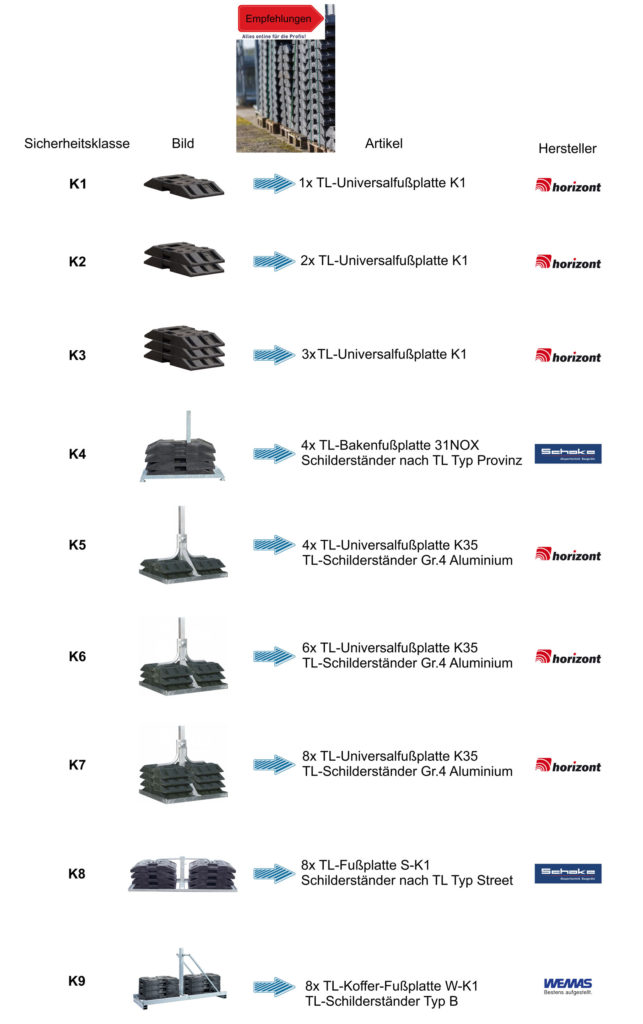

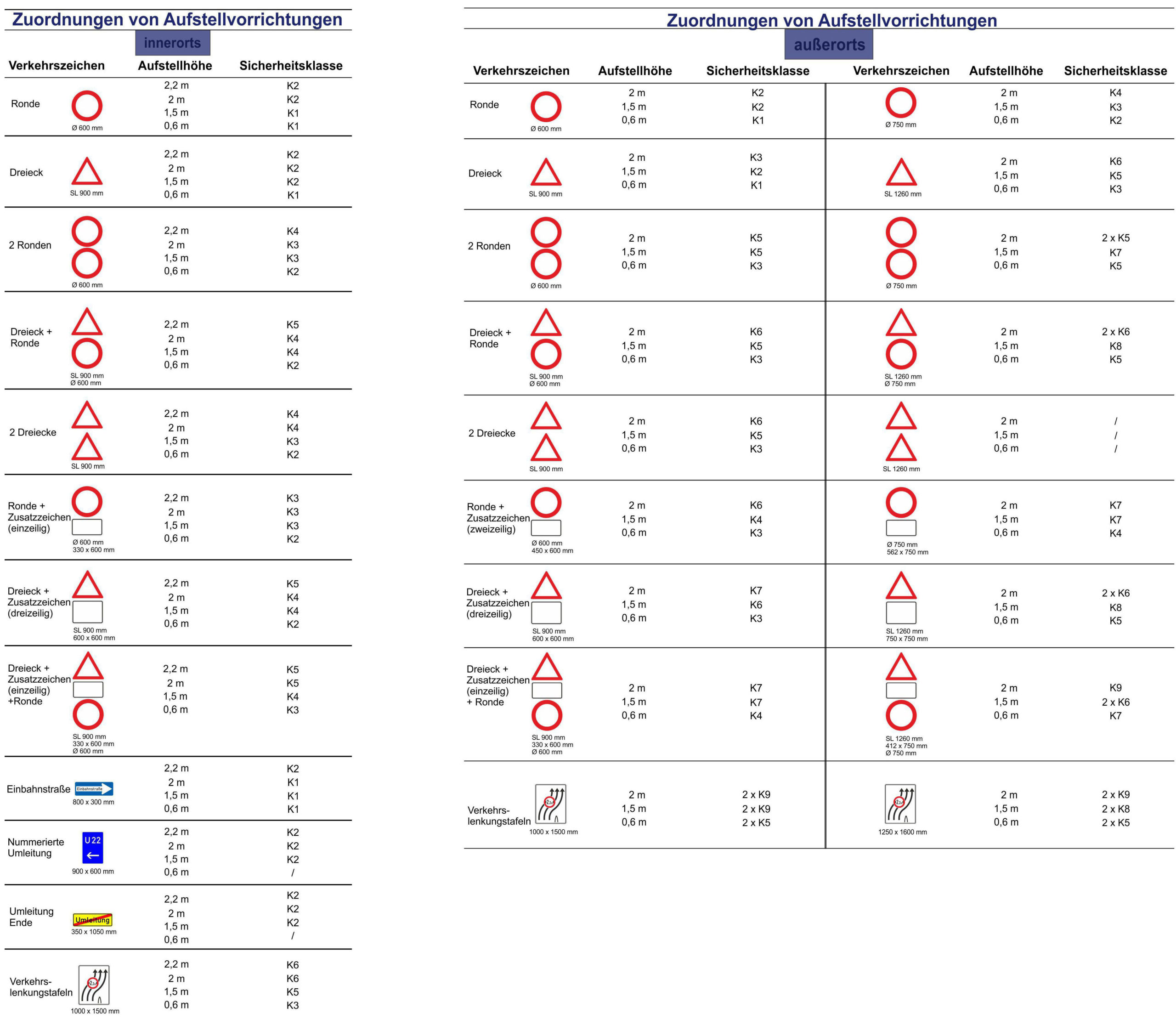

TL-Aufstellvorrichtungen – Mit diesen Übersichten erhalten Sie endlich Klarheit!

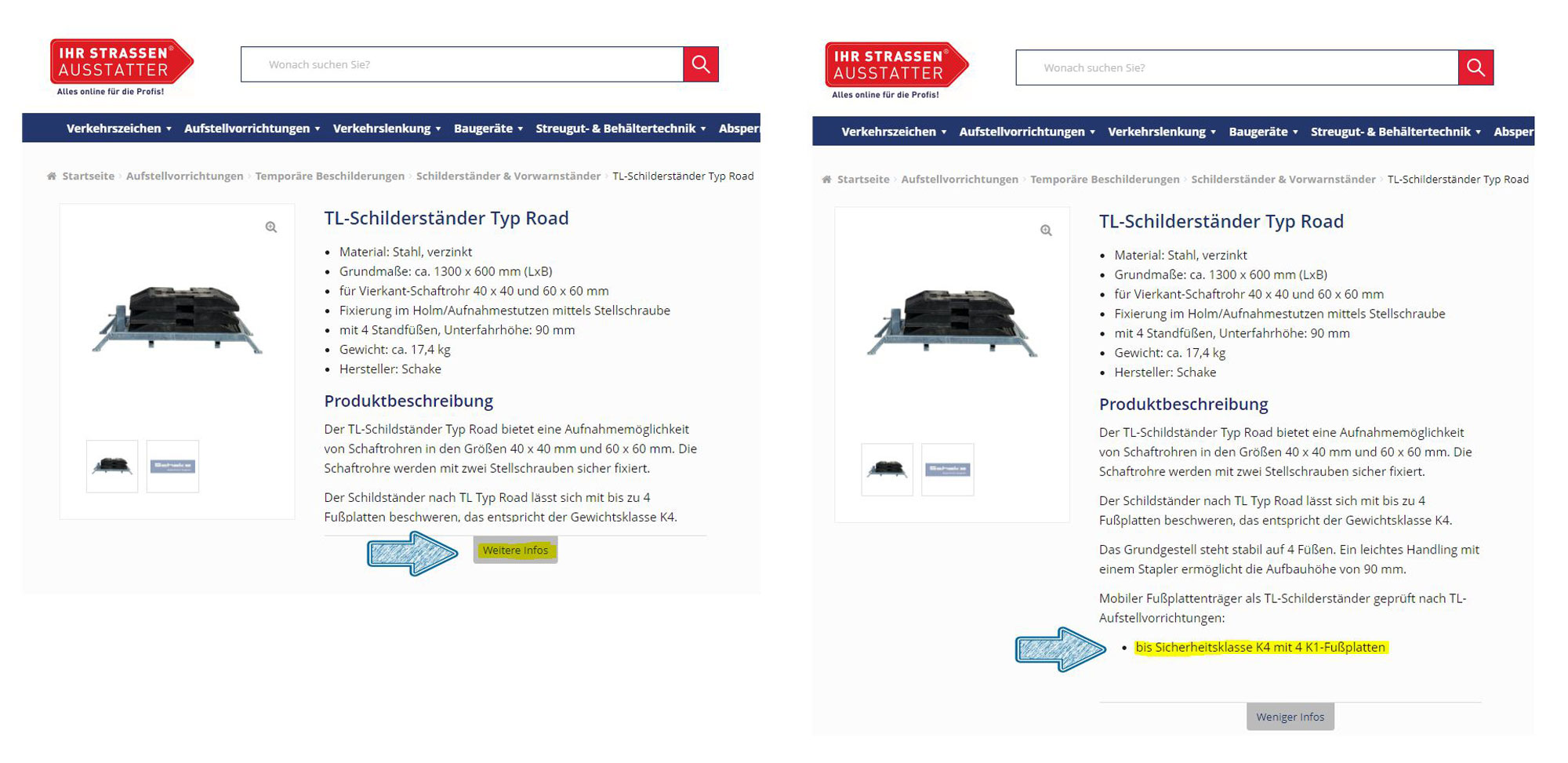

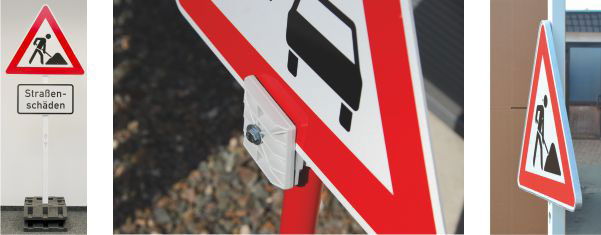

Verschiedene TL-Aufstellvorrichtungen.



Allgemeine Richtlinien zu mobilen Beschilderungen

Bei dem letzten Punkt der FAQs konnten Sie sich bereits mit den Aufstellhöhen für die Verkehrszeichen an Aufstellvorrichtungen befassen, doch dabei handelt es sich um allgemeine Zahlen. Und selbstverständlich reicht die korrekte Höhe der temporären Beschilderung nicht aus, um eine Aufstellvorrichtung nach TL (technische Lieferbedingungen) zu erreichen. Denn diese Richtlinien sollten eingehalten werden, damit die Vorrichtungen im Straßenverkehr nicht umkippen. Somit gibt es vorgegebene Höhen und auch Sicherheitsklassen, an die man gebunden ist. Dafür stellen wir Ihnen im unteren Verlauf eine ausführliche Übersicht bereit, mit der Sie stets Ihre korrekte TL-Aufstellvorrichtung herausfinden können.

Merkmale an TL-Aufstellvorrichtungen, die gegeben sein sollten:

  • gute & deutliche Sichtbarkeit
  • keine Spiegelung
  • dürfen nicht verdrehbar sein
  • standsicher
  • dürfen nicht wackeln
  • senkrecht zur Straßenoberfläche
  • Dreiecke (Gefahrzeichen) müssen über Ronden (Vorschriftzeichen) befestigt werden
  • dürfen auch im Arbeitsbereich nicht auf der Fahrbahn aufgestellt werden
  • werden immer rechts aufgestellt, bei mehreren Spuren zusätzlich links
  • falls innerorts keine Seitenstreifen & Geh- und Radwege vorhanden sind, gilt die Ausnahme: Dürfen am rechten Rand aufgestellt werden
    • jedoch dürfen dann aufeinander gestapelt nicht mehr als 2 Fußplatten aufgestellt werden
    • die Fahrbahn darf dann nur so weit eingeengt werden, dass der Verkehr noch wie üblich hindurch kommt
  • Felgen, Eisen-/Betonfüße oder ähnliches Material sind nicht zulässig
  • Höchstens 50 cm dürfen Aufstellvorrichtungen in den Boden eingeschlagen werden, ohne dabei Leitungen und Kabel zu beschädigen
  • Höchstens 25 cm dürfen auf dem Geh-/Radweg der Vorrichtung hervorstehen
  • TL-Fußplattenträger/Schilderständer sind auf Autobahnen Pflicht (keine einzelnen Fußplatten)

Merkmale an TL-Fußplatten (K1), die gegeben sein sollten:

  • Höhe: Höchstens 12 cm
  • Länge: Höchstens 85-90 cm
  • Breite: Höchstens 45 cm
  • Gewicht: Mindestens 28 kg
  • Material: Vorrangig Kunststoff-Recycling-Mix

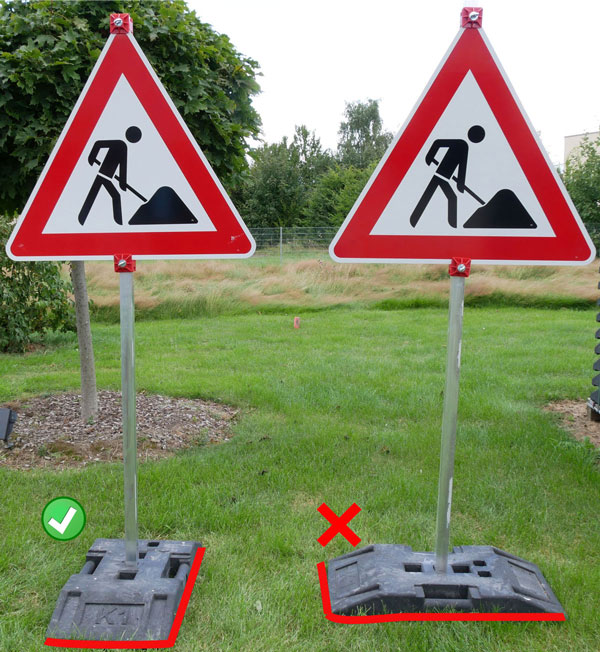

  • längere Seite der Fußplatte muss entgegen der Windlast stehen (siehe Beispiel unten)

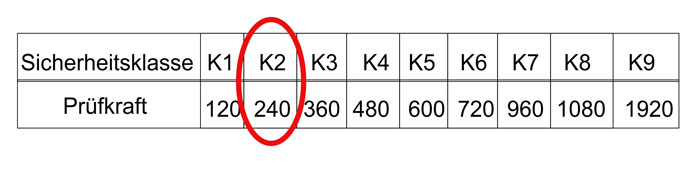

K1-Fußplatte – fest definiert?

Eine K1-Fußplatte ist in der ZTV-SA 97 festgelegt und bedeutet, dass eine solche Fußplatte eine Kraft von 120 N (auf 1 m Höhe des Schaftrohrs bezogen) aushalten kann. Bis zur Sicherheitsklasse K3 ist es erlaubt, die Fußplatten übereinander zu stapeln. Ab Sicherheitsklasse K4 ist es unerlässlich, Schilderständer zu nutzen, da die Anzahl der vielen Fußplatten in ein Gleichgewicht kommen muss, um der Windlast gerecht zu werden.

Bitte bedenken Sie, dass die Sicherheitsklasse nicht der Anzahl der Fußplatten entspricht. Zur Erreichung der Sicherheitsklasse spielt die Prüfung nach TL der Fußplatte (K1-Fußplatte ist Pflicht!) und die Prüfung des Schilderständers eine große Rolle. Somit gibt es keine pauschale Lösung für jede Sicherheitsklasse, sondern es liegt eher an der Prüfung der Einzelteile im Zusammenspiel miteinander, ob die Aufstellvorrichtung auch tatsächlich zu einer TL-Aufstellvorrichtung wird.



TL-Aufstellvorrichtung: TL-Fußplatten-Ausrichtung richtig und falsch.
Hier sehen Sie, wie Sie die Fußplatte (bezogen auf die Windlast) unbedingt ausrichten sollten. Anderenfalls haben alle Berechnungen und Bemühungen für die korrekte Aufstellung leider keinen Sinn mehr, da der Kippmoment sich lediglich auf die Ausrichtung parallel zur Windlast bezieht.



Um zusätzlich die Erkennbarkeit der Aufstellvorrichtung zu erhöhen, wird an den Schaftrohren eine Klebefolie in rot weiß rot empfohlen. Alternativ entspricht eine Warnbake vor der Aufstellvorrichtung ebenfalls dem Zweck. Diese kann beispielsweise auch in dieselbe Fußplatte eingesteckt werden.



Übersicht zur Aufstellung von TL-Aufstellvorrichtungen

Anleitung zur Nutzung der untenstehenden Tabelle

  1. Definieren Sie Ihren Aufstellort: Innerorts oder außerorts & wählen Sie die geeignete Tabelle links oder rechts
  2. Wählen Sie das passende Verkehrszeichen & die Anzahl der zu befestigenden Schilder: Ronde, Dreieck, 2 x Ronde, …
  3. Sie betrifft die Tabelle “außerorts”? Dann wählen Sie zusätzlich die Spalte mit der richtigen Größenkategorie (links Größe 2 mit den “kleineren” Verkehrszeichen und rechts Größe 3 mit den “größeren” Verkehrszeichen)
  4. Suchen Sie die geeignete Aufstellhöhe (im obigen FAQ finden Sie diese je nach örtlichem Verhältnis heraus)
  5. In der selben Zeile finden Sie nun die Sicherheitsklasse, die Sie bei der Aufstellung einhalten sollten
Übersicht zur Aufstellung von TL-Aufstellvorrichtungen mit den Aufstellhöhen und Sicherheitsklassen.
Diese Übersicht dient als Hilfe und stellt eine Empfehlung dar. Bitte berücksichtigen Sie jedoch vor Ort ebenfalls besondere Witterungsverhältnisse.

Allgemeine Erklärung zu Sicherheitsklassen und Windlasten.



Berechnung des Kippmoments – Damit sind Sie auf der sicheren Seite

Die Berechnung des Kippmoments - Damit sind Sie auf der sicheren Seite.

Windlast (0,25 kN/m² oder 0,42 kN/m²) x Schildfläche x Hebelweg (von der Straßenoberfläche bis zur Mitte des Schildes) = Kippmoment

Die temporäre Beschilderung muss die Kraft der Windlast aushalten. Da man innerorts von 0,25 kN/m² ausgeht und außerorts von 0,42 kN/m², wird die Fläche des Verkehrszeichens mit der Windlast pro m² multipliziert, um die individuelle Windlast am Verkehrszeichen herauszufinden. Da die gesamte Aufstellvorrichtung mit einbezogen werden sollte, geht der Hebelweg ebenfalls in die Rechnung mit ein, denn je länger oder höher die Vorrichtung steht, desto höher ist die Standfestigkeit. Hat man also diese Faktoren berücksichtigt und miteinander multipliziert, die beim Stand der TL-Aufstellvorrichtung aufeinander wirken, so hat man den Kippmoment errechnet.

Beispiel der Aufstellung innerorts an Gehwegen:

0,25 kN/m² (innerorts) x 0,28 m² (Fläche von Ronde 600 mm) x 2,3 m (2 m Aufstellhöhe + 0,3 m bis zur Mitte) = 0,161 kNm (das Ergebnis multipliziert mit tausend ergibt die Einheit Nm lt. Tabelle)

Die Berechnung zur korrekten Sicherheitsklasse.

Somit ergibt sich für die Beispiel-Berechnung die Sicherheitsklasse K2, da 161 Nm bereits die erste Sicherheitsstufe überschreiten und das Schild vermutlich sehr leicht umkippen würde. Mit der Sicherheitsklasse K2 steht die temporäre Beschilderung sicher.

Bitte beachten Sie, wenn Sie eine Aufstellvorrichtung mit mehr als einem Verkehrszeichen aufstellen wollen, dass Sie die Rechnung des Kippmoments jeweils für jedes Verkehrszeichen vornehmen und alle Ergebnisse miteinander addieren.



Hilfe für Ihre Suche nach der passenden TL-Aufstellvorrichtung – Produktempfehlungen

Sie haben Ihre individuelle Sicherheitsklasse herausgefunden und möchten das passende Produkt dazu kaufen? Dann machen Sie es sich leicht! Schauen Sie einfach bei den weiteren Infos der Artikelbeschreibung, ob der Artikel Ihrer Sicherheitsklasse entspricht:

Die passende Sicherheitsklasse bei TL-Aufstellvorrichtungen.
Bei den weiteren Infos der Produktbeschreibung finden Sie in unserem vielfältigen Sortiment zu Aufstellvorrichtungen Ihre passende Sicherheitsklasse.



Alternativ haben wir Ihnen als Orientierung unten eine Übersicht mit Produktempfehlungen für jede Sicherheitsklasse bereitgestellt. Natürlich finden Sie diese Produkte in unserem Sortiment unter folgender Kategorie: https://www.strassenausstatter.de/kategorie/aufstellvorrichtungen/temporaere-beschilderungen/



Produktempfehlungen zu TL-Aufstellvorrichtungen.
Diese Übersicht dient als Orientierungshilfe. Bitte bedenken Sie, dass es nicht nur diese eine Lösung für jede Sicherheitsklasse gibt.

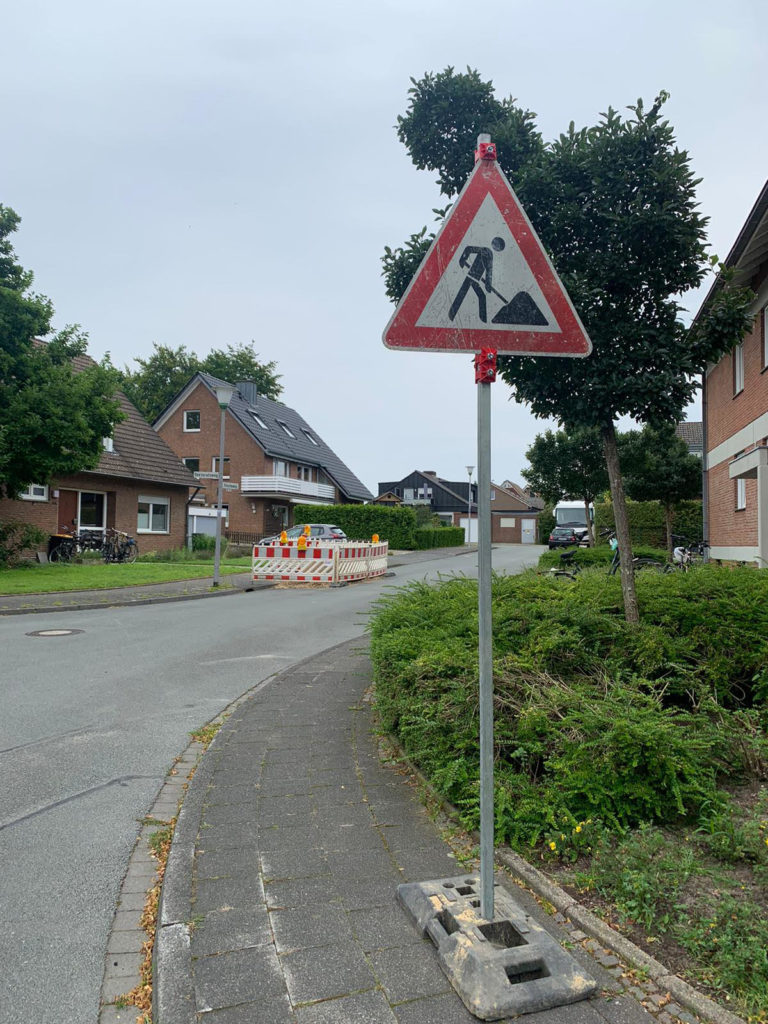

Ein Beispiel, an dem Sie sich kein Beispiel nehmen sollten

Eine Aufstellvorrichtung mit dem Verkehrszeichen "Arbeitsstelle".
Hier ist zwar die Aufstellung rechts mit dem Mindestabstand berücksichtigt worden, jedoch ist das Verkehrszeichen nicht mehr deutlich erkennbar; die Farben sind bereits verblasst, das Schild zerkratzt und im oberen Teil abgeknickt. Auch die Sicherheitsklasse (in dem Fall K1) ist falsch berücksichtigt worden. Das VZ hat eine Seitenlänge von 900, so würde schon die Sicherheitsklasse von K2 greifen. Somit bietet diese Aufstellung keine optimale Darstellung.

Jetzt das Experten-Wissen nutzen und das richtige Baustellensicherungs-Material besorgen!

https://www.strassenausstatter.de/kategorie/verkehrslenkung/baustellensicherung-absperrmaterial-warnmarkierung/

Expertenwissen zu Baustellensicherungen und Absperrmaterial kaufen.





Sie fühlen sich beim Thema Baustellensicherung immer noch unsicher?

Unser Expertenteam in Münster hilft Ihnen gerne weiter und berät Sie!

Beratung zu Baustellensicherungen und Straßenabsperrungen.



Telefon 02534.97727-0
