Baustellensicherungen an Straßen – Wir fassen die wichtigsten Fakten und wirksame Tipps für Sie zusammen

Eine Zusammenfassung von wirksamen Tipps und Fakten für Baustellensicherungen.



Unsere Themen zu Baustellensicherungen im Überblick



Diese Vorschriften sollten Sie für Baustellensicherungen unbedingt kennen

Diese Verordnungen und Gesetze gibt es an Baustellensicherungen.

Baustellensicherungen stützen sich vor allem auf zwei gesetzliche Standards, nämlich die “technischen Lieferbedingungen” (TL) und die RSA: “Richtlinien zur Sicherung von Arbeitsstellen an Straßen“.

Die Abkürzungen sind sehr gebräuchlich im Kontext der Baustellensicherung, doch was bedeuten sie eigentlich genau?

Bei den TL handelt es sich um die Anforderungen in Bezug auf die Qualitätsmerkmale des Absperrmaterials an Baustellensicherungen. Hier werden zum Beispiel Beschaffenheit, Ausführung und Maße des Materials festgelegt. An Baustellen werden so Kontrollprüfungen ermöglicht und vereinfacht. Leitbaken, die nicht den TL entsprechen sind auf öffentlichen Straßen nicht zugelassen.

Die RSA wiederum bilden die rechtliche Grundlage und sind ein Bestandteil der Straßenverkehrs-Ordnung (StVO). Darin sind verschiedenste Anwendungsgebiete und Szenarien abgebildet. Sie stellen somit eine Art Leitfaden zur korrekten Absicherung dar.

Die Bundesanstalt für Straßenwesen (BASt) spielt dabei eine sehr große Rolle. Sie sorgt für die Weiterentwicklung der Baustellensicherungs-Richtlinien. Sie bezieht sich besonders auf die ökologischen Auswirkungen von Baustellenabsperrungen, wie zum Beispiel Emissionen oder Unruhe an der betroffenen Ortsstelle.

Sobald ein Bauvorhaben umgesetzt werden soll, muss dies beim zuständigen Straßenbauamt gemeldet werden. Bei kurzlebigen Baustellen kann die Absicherung und der anschließende Arbeitsbeginn ohne vorherige Kontrolle stattfinden. Bei langfristigen Baustellen hingegen, findet vor dem Beginn eine Kontrolle durch den Auftraggeber statt. Absicherungen an Bundesautobahnen erfordern eine noch höhere Sicherheitsstufe. Dort muss vor den Arbeiten eine Kontrolle durch die Behörde erfolgen. Für die gesamte Zeit der Baustellensicherung muss der Auftraggeber an Werktagen 2x täglich und an Sonn- und Feiertagen 1x täglich Inspektionen durchführen.

Ganz schön viele Gesetzesgrundlagen, oder? Dementsprechend viele Vorschriften und Gesetze in Bezug auf die Aufstellung sind also auch gelistet.

Kleiner Tipp, wenn Sie sich überfordert fühlen: Wir empfehlen Ihnen die RSA mit den verschiedenen Regelplänen durchzublättern. Dort können Sie Ihr entsprechendes Baustellenszenario recherchieren und die korrekte Aufstellung herausfinden.



Risiken, die Sie mit einer vorschriftsgemäßen Baustellenabsperrung nicht mehr eingehen müssen

  • Gefahren, wie Unfälle oder herabstürzende Gegenstände werden vermieden
  • Menschen werden nicht verletzt
  • nervenraubende Staus werden reduziert, Zeiteinsparung
  • rechtliche Absicherung des Bauherrn oder Bauträgers durch konformes Handeln
  • dadurch werden Kosten eingespart
  • man umgeht ein anhaltendes Hin und Her mit den zuständigen Behörden



Produktbeispiele für eine kinderleichte Baustellenabsperrung

Grundsätzlich setzen sich die Bakensysteme zur Absicherung von Arbeits-/ und Baustellen aus drei verschiedenen Komponenten zusammen: Der Fußplatte, der entsprechenden Leitbake (in verschiedenen Ausführungen wählbar) und der Warnleuchte. Wir zeigen Ihnen Produktbeispiele der verschiedenen Hersteller mit ihren Merkmalen.



Die Merkmale im Vergleich

Baustellenbaken und die Merkmale im Vergleich (verschiedene Hersteller).

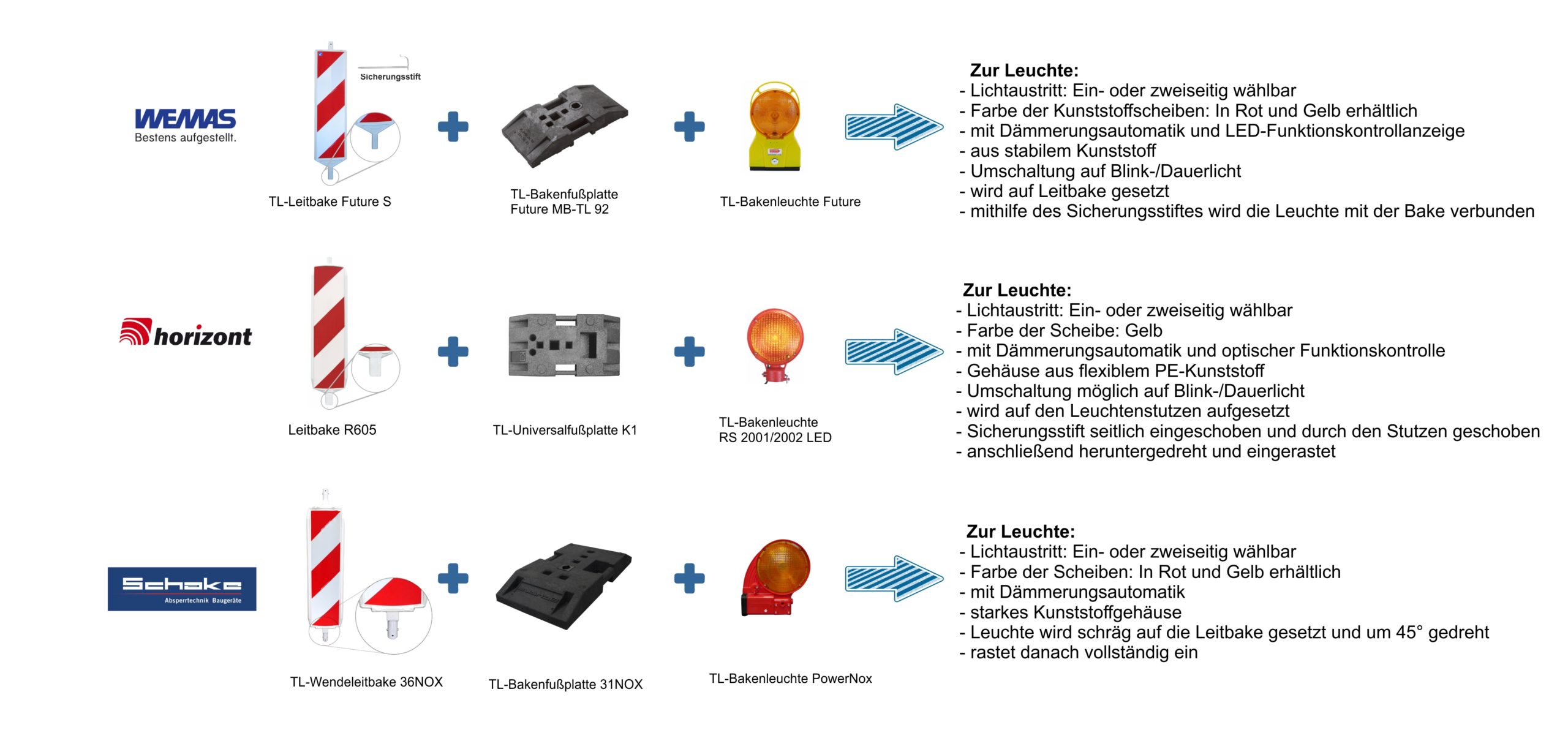

Eine einfache Montage für die Baustellensicherung – Die Zusammenstellung der Leitbaken-Systeme

Ob und wann Warnleuchten an den Leitbaken oder Absturzsicherungen erforderlich sind, entscheidet die zuständige Behörde, beispielsweise das Straßenbauamt (außerorts). Diese Information muss der zuständige Bauherr in Erfahrung bringen. Die Grundlage für die Entscheidung, ob Warnleuchten angebracht werden müssen, bieten die RSA.

Die Montage an Baustellensicherungen - Zusammenstellung der Leitbaken-Systeme: Leitbake + Fußplatte + Leuchte.
Sie sind näher interessiert? Untenstehend erklären wir Ihnen die Systeme der Leitbaken mit der Aufstellung.



TL-Leitbake Future S von Wemas:

  • die Warnbake zeichnet sich durch ihre Widerstandfähigkeit und hohe Lebensdauer aus
  • besitzt einen stabilen Folienschutzrand, der die Folie vor Beschädigungen schützt, da ein Aufliegen verhindert wird
  • eingelassene Stapelnoppen ermöglichen eine platzsparende Lagerung und einen effizienten Transport nach Ende der Baustellensicherung

Aufstellung:
Die Pfeilbake ist am unteren Ende mit einem 40 x 40 mm Stutzen ausgestattet und wird in die geeignete Sicherheitsfußplatte  MB-TL-92 eingesteckt. Anschließend wird in die Fußplatte seitlich der Sicherungsstift eingeführt, der bis in die Bake reicht und mit einem Haken an dem Bakenfuß fixiert. Diese äußerst stabile Verbindung sorgt dafür, dass bei einem Auffahrunfall die Leitbake nicht davonfliegt und dadurch zu einem gefährlichen Geschoss an der Baustelle wird.



Leitbake R605 von Horizont:

  • kostengünstige Leitbake
  • die Absperrbake wiegt nur 2,3 kg, wodurch sie leichter als die meisten Warnbaken ist
  • der breite Folienschutzrand schützt die reflektierende Folie
  • die Sicherheitsbake kann nur an Privatgrundstücken aufgestellt werden
  • entspricht nicht den TL (technischen Lieferbedingungen)

Aufstellung:
Diese Schraffenbake ist mit einem 60 x 60 mm Stutzen ausgestattet, dadurch passt die Bake in fast alle gängigen Fußplatten. Die Absperrbaken werden einfach in die passende Vierkant-Öffnung des jeweiligen Fußplatte eingesteckt und stehen dank dem breiten Stutzen besonders standsicher. Als Fußplatte zur Aufstellung für beispielsweise Baustellenabsperrungen an Privatgrundstücken eignet sich die Universalfußplatte K1.



TL-Wendeleitbake 36NOX von Schake:

  • die Signalbake verfügt über einen breiten und stabilen Folienschutzrand, der vor Kratzern schützt
  • die Wendebake besteht aus einem äußerst robusten Kunststoff
  • somit übersteht sie problemlos auch die anspruchsvollsten Baustellen
  • die Baustellenbake besitzt oben und unten identische spezielle Adapter
  • die Adapter passen sowohl in die geeignete Fußplatte 31NOX, als auch in die Bakenlampe PowerNox

Aufstellung:
Die Stutzen der Drehbake sind genau auf die Fußplatte 31NOX ausgelegt und die Adapter beider Komponenten greifen exakt ineinander ein. Die Dreh-Wendebake wird seitlich in die Fußplatte eingesetzt und kann dann um 90° gedreht werden. Die metallischen Sicherungsstifte sorgen anschließend für einen optimalen Halt, sodass das komplette System absolut sicher und solide als Baustellenabsperrung steht.



Leitbaken und die verschiedenen Folientypen: Linksweisend, abweisend, rechtsweisend.
Auch die Folien unterscheiden sich untereinander und sollten bedacht je nach Leitung des Verkehrs gewählt werden. Zu viele verschiedene Folientypen können dabei den Verkehr aufhalten.



8 wirksame Vorteile einer Absturzsicherung

Gerade haben wir Ihnen verschiedene Systeme der Leitbaken erläutert. Doch wozu benötigt man dann noch eine Absturzsicherung? Eine Absturzsicherung ist eine Vorsichtmaßnahme vor Abstürzen wie der Name schon verrät. Trotzdem kann die Absturzsicherung auch mehr. Gerade bei Voll- und Teilsperrungen signalisiert diese Art der Absperrung den Verkehrsteilnehmern noch deutlicher, dass eine Durchfahrt nicht erlaubt ist. Als Anfang oder/und Ende einer Arbeitsstelle findet man Absturzsicherungen ebenfalls. Diese Nutzung kann sehr hilfreich für die Arbeitskräfte sein, da sie nur so weit wie nötig Fachaufgaben auf Fahrbahnen ausführen können. Damit begeben sie sich nicht in unnötige Gefahr an schnell befahrenen Straßen.

  1. der Gefahrenbereich wird für alle Verkehrsteilnehmer deutlich
  2. weniger Autounfälle
  3. keine unnötigen Störungen für die Arbeiter
  4. Vandalismus wird durch die zuverlässige Absperrung beschränkt, somit weniger Aufräumarbeiten für die Beschäftigten
  5. das Kunststoffgehäuse ist sehr resistent, übersteht auch mühelos Gewalteinwirkungen
  6. Diebstähle an Baustellen nehmen ab
  7. Gruben werden nicht übersehen, somit wird die Verletzungsgefahr minimiert
  8. durch die dichte Bauweise können beispielsweise Kinder nicht durchlaufen oder durchklettern



Nutzung und Vorteile einer Absturzsicherung.
Unser Vertriebs-Expertenteam empfiehlt Ihnen unser beliebtestes Modell TL-Absturzsicherung Vario von Horizont.

Bitte beachten Sie die Auswahl der Leuchten, wenn Sie eine Absturzsicherung aufstellen:

  • Rote Leuchten werden ausschließlich aufgesetzt, wenn die Durchfahrt als Vollsperrung der Straße verboten ist
  • Gelbe Leuchten werden aufgesetzt, sobald eine Teilsperrung vorliegt und man an der Absturzsicherung vorbei fahren kann (ein Teil der Fahrbahn ist noch frei)



Darüber hinaus gibt es in unserem Online-Shop natürlich auch viele weitere Optionen für sichere Baustellenabsperrungen: https://www.strassenausstatter.de/kategorie/verkehrslenkung/baustellensicherung-absperrmaterial-warnmarkierung/



Leitkegel – Auch als Baustellensicherung geeignet?

Immer noch sind die Verwechslungen von geeignetem und ungeeignetem Absperrmaterial für Baustellen üblich. Die wichtigsten Punkte zum Einsatz von Leitkegeln zählen wir Ihnen unten auf:

  • Leitkegel sind lediglich für einen kurzen Einsatz geeignet, beispielsweise für einen Polizeieinsatz oder als Pannenhilfe
  • für Baustellen stellen Leitkegel eine zu undeutliche Absperrung und damit eine große Gefahr dar
  • sie werden häufig gestohlen, daher werden sie nur genutzt, wenn zuständige Personen vor Ort sind
  • sie sind außerdem sehr leicht, was die Sicherheit ebenfalls einschränkt
  • eine Nutzung von mehreren Tagen oder Wochen ist daher rechtswidrig
  • die zulässigen Farben werden von der StVO vorgeschrieben
  • zum Beispiel sind die typischen “Sporthallen-Leitkegel” auf öffentlichen Straßen nicht zugelassen

Um nun die Frage zu beantworten: Zur Baustellensicherung sind Leitkegel also in keinem Fall geeignet. Das Risiko für Unfälle und Staus ist für eine so langfristige Absperrung zu hoch.

Der richtige Einsatz von Leitkegeln/Pylonen für Straßensperrungen.
Der korrekte Einsatz von Leitkegeln für Straßenabsperrungen (z.B. im Feuerwehreinsatz).



Was bedeutet eigentlich BASt-geprüft oder TÜV-geprüft?

TÜV-geprüft und BASt-geprüft: Definition und Unterschiede.

In der Produktübersicht fiel bereits das Wort BASt-geprüft, doch ist eine BASt-geprüfte Leitbake überhaupt Pflicht und worin unterscheidet sich dabei die TÜV-Prüfung?



Bei einer BASt-Prüfung müssen sich alle drei Komponenten der Leitbake einer Sicherheitsprüfung mit Aufprall unterziehen. Dabei wird auf viele verschiedene Kriterien geachtet, wie Verformungen an den Komponenten, ob Frontscheiben durchgeschlagen werden, ob kleine Teile herumgeschleudert werden und auch die Ablösung der Komponenten von einander. Bei der Prüfung der Leitbaken-Systeme werden alle Teile eines Herstellers zusammen eingesetzt, da diese am besten miteinander kompatibel sind. Sobald das gesamte Baken-System den Sicherheitstest bestanden hat, kann die Bake sich “BASt-geprüft” nennen. Dahinter steckt, dass nicht BASt-geprüfte oder durchgefallene Baken keine Berechtigung zur Aufstellung für außerörtliche Baustellensicherungen haben, da Geschwindigkeiten in der Art die Bake herumschleudern würden. Menschen könnten verletzt und Autos beschädigt werden.

Selbstverständlich wollen wir Ihnen den höchsten Qualitätsstandard bieten, deshalb finden Sie auch TÜV-geprüfte Artikel in unserem Sortiment. Diese beziehen sich jedoch nicht auf Leitbaken oder Absperrmöglichkeiten, sondern auf jegliche Zubehörteile für unsere Artikel. Dabei werden die Artikel ebenfalls verschiedenen Sicherheitsprüfungen unterzogen und müssen hohen Belastungen Stand halten, zum Beispiel den täglichen Umtransportierungen der Artikel. Außerdem werden die Produkte anwenderbezogen geprüft, um die Nutzung für alle Anwender zu vereinfachen.

Übrigens: TÜV steht für Technischer Überwachungsverein.



5 effektive Tipps für einen guten Arbeitsschutz auf der Baustelle

Gefahrstellen an Baustellen und Arbeitsstellen.

Arbeitsschutz und Sicherheit an Baustellen und Baustellensicherungen.

Die Frequenz von Unfällen ist auf Baustellen doppelt so hoch wie an anderen Arbeitsstätten. Die Arbeitskräfte sind dabei einem besonders hohen Risiko ausgesetzt und können sich sehr schnell sehr stark verletzen. Da es die Aufgabe des zuständigen Bauherrn ist, für Sicherheit und Ordnung zu sorgen, hier ein paar allgemeine Tipps für die Hauptverantwortlichen unter Ihnen:





    1. eine lange Planungszeit zur Baustellensicherung einplanen, sodass Puffer berücksichtigt werden können und Sicherheitslücken gar nicht erst entstehen
    2. eine qualitativ hochwertige Arbeitsbekleidung, die die Arbeitskräfte vor gesundheitlichen Belastungen schützen kann (mit CE-Normen und Standards)
    3. Maßnahmen zur deutlichen Kennzeichnung der Arbeitsstelle, zum Beispiel durch Verkehrszeichen wie “267 Verbot der Einfahrt” in Kombination mit “123 Arbeitsstelle”
    4. achtsam sein: Gefahren erkennen und umgehend beseitigen
    5. Gefahrstoffe – wenn möglich – austauschen durch weniger gefährliche Stoffe, anstatt nur vor den Gefahrstoffen zu schützen



Baustellen & Baustellensicherungen – FAQs

FAQs zu Baustellensicherungen, die meist gestellten Fragen.



1. Wie definiert sich eine Baustelle und ab wann muss ich diese absichern?

Eine Baustelle definiert sich durch ein Bauvorhaben. Dieses bezieht sich dabei auf einen begrenzten Zeitraum und einen begrenzten Ort. Sobald das Gelände erworben wurde, ist die Wahrung der Verkehrssicherheit durch den Bauunternehmer vorgeschrieben. Eine bloße Aufstellung eines Warnzeichens reicht dabei nicht aus.



2. Was ist eine Baustellenordnung und wer erstellt diese?

Eine Baustellenordnung enthält Vorschiften zu Angelegenheiten wie Umweltschutz, Arbeitsschutz und Verkehrssicherung. Mithilfe eines bereitgestellten Leitfadens kann der Bauherr diese Baustellenordnung schnell und leicht erstellen.



3. Wer ist für die Baustellensicherung oder bei Unfällen an der Baustelle zuständig?

Der Bauherr/Bauträger/Bauunternehmer trägt die komplette Verantwortung. Sobald durch nicht vorschriftsgemäße Baustellenabsperrung jemand zu Schaden kommt, haftet auch er dafür.



4. Was kostet das Material für eine Baustellensicherung?

Pauschal kann man dabei keine konkrete Aussage treffen. Die Kosten der Absicherung hängen von der Art und Größe der Baustelle und der gewünschten Ausstattung ab. Nimmt man eine “klassische” Baustelle auf einer innerörtlichen Straße bei Straßenbauarbeiten, so kann man bei einer Vollsperrung von 30 m zum Beispiel ungefähr mit 1.020 € rechnen. Diese Berechnung enthält dabei eine Absturzsicherung, Leitbaken gemäß der Abstandsregel, Leuchten an allen Ausstattungen, Fußplatten und ein Verbot der Einfahrt Schild mit dem entsprechenden Schaftrohr. Natürlich kann es aber auch Abweichungen nach unten und oben geben, weshalb eine konkrete Aussage leider unmöglich ist.



5. Wer kontrolliert die Baustellen?

Die Arbeitssicherheit auf Baustellen wird von der Berufsgenossenschaft kontrolliert, die konforme
Absicherung von der jeweils zuständigen Behörde, zum Beispiel dem Straßenbauamt.



6. Wie befestige ich das Warnschild/Hinweisschild für die Baustelle angemessen?

Auch dafür gibt es konkrete Zahlen:

  • Aufstellhöhe auf Gehwegen: 2,00 m
  • Aufstellhöhe auf Radwegen: 2,20 m
  • Aufstellhöhe neben der Fahrbahn/außerorts: 1,50 m
  • Seitenabstand innerorts: 0,50 m
  • Seitenabstand außerorts: 1,50 m
  • Mindestbreite für den Gehweg: 1,00 m
  • Mindestbreite für den Radweg: 0,80 m
  • Mindestbreite für den gemeinsamen Geh-/ und Radweg: 1,60 m

Ihre Frage war nicht mit dabei? Stellen Sie uns diese und wir beantworten sie gerne.



Die Baustelle richtig absichern – Gar nicht so mühevoll wie man denkt

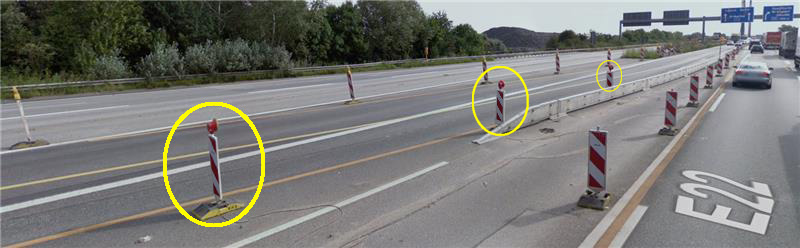

Bitte nicht! So sollte es nicht aussehen:

Ein Negativbeispiel für die Baustellensicherung an Autobahnen.
Hier sieht man ein Beispiel dafür, wie doppelseitig schraffierte Leitbaken nicht genutzt werden sollten. Gerade bei Dunkelheit kann das für Verwirrung sorgen, je nachdem wie hoch reflektierend diese sind. Es sorgt für Chaos, da nicht deutlich wird, wo man als Autofahrer hingeleitet wird. Quelle: Google Maps (E22 Hamburg).

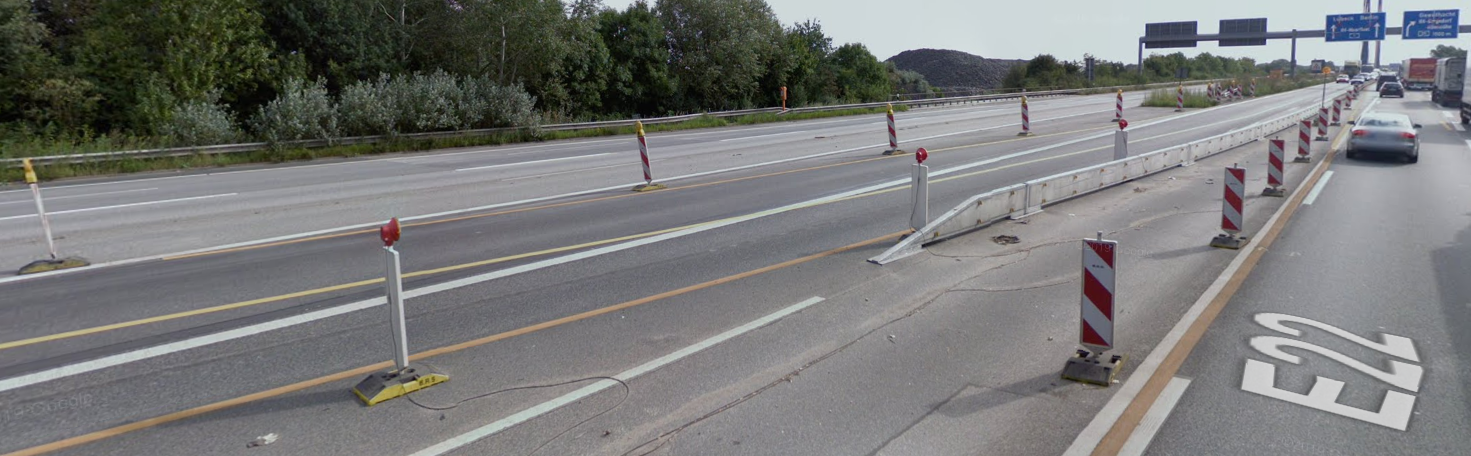

Ja! So kann es jedoch richtig aussehen:

Ein Positivbeispiel für die Baustellensicherung an Autobahnen.
So würden die Leitbaken regelkonform aussehen, denn die weiße/nicht schraffierte Seite signalisiert den Autofahrern, dass diese Seite für die Leitung des Verkehrs nicht relevant ist, da ausschließlich nach rechts geleitet werden soll. Autofahrer behalten so einen besseren Überblick an Baustellen. Quelle: Google Maps (E22 Hamburg).

Jetzt das Experten-Wissen nutzen und das richtige Baustellensicherungs-Material besorgen!
